Product information

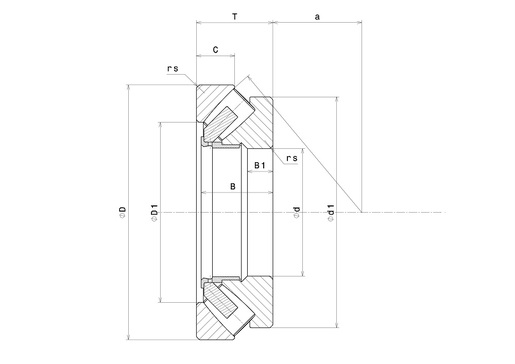

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| d - Diámetro exterior arandela del eje | 500 mm |
| D - Diámetro exterior arandela del alojamiento | 750 mm |
| D1 - Diámetro interior arandela del alojamiento | 611 mm |
| d1 - Diámetro exterior arandela eje | 725 mm |
| T - Altura de tope | 150 mm |
| C - Largo de la arandela eje | 74 mm |
| B - Ancho de la arandela eje | 144 mm |
| a - Punto de aplicación de la carga | 280 mm |
| Material de la jaula | Laiton |
| Peso | 235 kg |
| PRESTACIONES | |
|---|---|
| Ca - Capacidad carga axial dinámica | 4750 kN |
| C0a - Capacidad carga axial estático | 19300 kN |
| Cua - Carga axial limite a la fatiga | 1140 kN |
| N lim - Velocidad limite lubricación aceite | 440 tr/min |
| Tmin - Temperatura mínima | -40 °C |
| Tmax - Temperatura máxima | 200 °C |

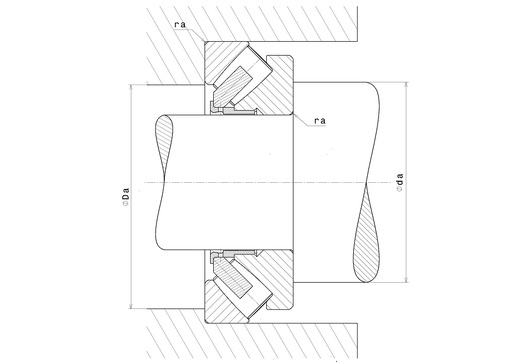

| DEFINICIÓN DE EJES Y APOYOS | |
|---|---|
| ras max - Radio máximo de conexión entre el eje y alojamiento | 5 mm |
| rs - Radio mínimo de conexión | 6 mm |
| Da max - Diámetro max apoyo AE | 670 mm |
| da min - Diámetro mini apoyo AI | 615 mm |
