Rodamiento de rodillos cónicos, jaula de chapa
Este tipo de rodamiento de rodillos cónicos de 1 hilera está disponible en cotas métricas (normas ISO 355 y JIS B 1512) y en cotas en pulgadas (norma ABMA, serie métrica J incluida). La versión de 1 hilera de la gama de rodamientos de rodillos cónicos es la más utilizada y se monta generalmente en oposición.
Fichero 3D
Ficha técnica

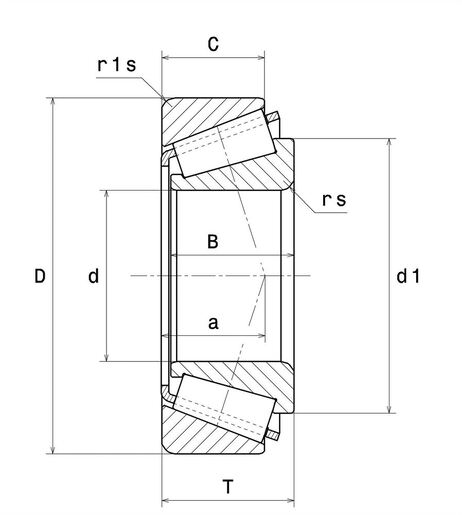

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| d - Diámetro interior | 55 mm |
| D - Diámetro exterior | 90 mm |
| B - Ancho del rodamiento o del anillo interior | 23 mm |
| C - Ancho del anillo exterior | 17,5 mm |
| T - Ancho total | 23 mm |
| d1 - Diámetro exterior anillo interior | 73,3 mm |
| a - Punto de aplicación de la carga | 19,8 mm |
| rs - Radio mínimo de conexión | 1,5 mm |
| r1s - Radio mínimo de conexión | 1,5 mm |
| Peso | 0,552 kg |
| Referencia ISO355 | T3CC055 |
| PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 80,2 kN |
| A2 - Coeficiente de material | 1 |
| C0 - Capacidad de carga estática | 117 kN |
| Cu - Carga límite de fatiga | 14,3 kN |
| e - Coeficiente | 0.41 |
| Y0- Coeficiente carga estática axial | 0.81 |
| Y2 - Coeficiente carga axial superior | 1.48 |
| Nref - Velocidad térmica de referencia | 4700 tr/min |
| Nlim - Velocidad límite mecánica | 7700 tr/min |
| Tmin - Temperatura mínima | -40 °C |
| Tmax - Temperatura máxima | 120 °C |
| FRECUENCIAS DEL RODAMIENTO | |
|---|---|
| BPFO - Frecuencia propia anillo exterior (60 rpm) | 11,165 Hz |
| BPFI - Frecuencia propia anillo interior (60 rpm) | 13,845 Hz |
| FTF - Frecuencia propia jaula (60 rpm) | 0,447 Hz |
| BSF - Frecuencia propia cuerpos rodantes (60 rpm) | 8,936 Hz |
| DEFINITION DE EYES Y APOYOS | |
|---|---|
| da max - Diámetro max apoyo AI | 63 mm |
| db min - Diámeto mini apoyo AI | 63,5 mm |
| Da min - Diámetro mini apoyo AE | 81 mm |
| Da max - Diámetro max apoyo AE | 81,5 mm |
| Db min - Diámetro mini apoyo AE | 86 mm |
| Ca - Distancia mínima | 4 mm |
| Cb - Distancia mínima | 5,5 mm |
| ra max - Radio máximo de conexión | 1,5 mm |
| r1a - Radio máximo de conexión | 1,5 mm |
