Rodamiento rígido de bolas, contacto radial, jaula de chapa, ranura y segmento de retención sobre diámetro exterior, abierto
El rodamiento rigido de una hilera de bolas es el más popular. Está disponible en un amplio abanico dimensional y se presenta bajo un gran número de opciones posibles: estanquidades con deflectores o juntas, presencia de un segmento de retención, juegos variados, varios tipos de jaulas,....
Conectarse
Adjuntar este producto a tu cesta
Documentation
Product information
CARACTERÍSTICAS TÉCNICAS
Marca
SNR
d - Diámetro interior
100 mm
D - Diámetro exterior
150 mm
B - Ancho del rodamiento o del anillo interior
24 mm
d1 - Diámetro exterior anillo interior
110,5 mm
D1 - Diámetro interior anillo exterior
139,1 mm
a min - Posición mini ranura
3,45 mm
a max - Posición max ranura
3,71 mm
Ca min - Posición mini segmento
6,17 mm
Ca max - Posición max segmento
6,53 mm
rs - Radio mínimo de conexión
1,5 mm
rNs - Radio mínimo de conexión
0,5 mm
D3 - Diámetro máximo del fondo de la ranura
145,24 mm
b min - Ancho mini ranura
3,1 mm
b max - Ancho max ranura
3,4 mm
r0 max - Radio máximo del fondo de la ranura
0,6 mm
D4 max - Diámetro exterior máximo del anillo de retención montado
159,7 mm
f - Grosor anillo de retención
2,77 mm
Referencia del segmento de retención
R150
Clase de Juego Radial
CN
Peso
1,26 kg
PRESTACIONES
C - Capacidad de carga dinámica
59,4 kN
C0 - Capacidad de carga estática
54,2 kN
Cu - Carga límite de fatiga
2,2 kN
f0 - Coeficiente
15.9
N lim - Velocidad limite lubricación aceite
5000 tr/min
N lim - Velocidad limite lubricación grasa
4000 tr/min
N ref - Velocidad térmica de referencia
5100 tr/min
N lim - Velocidad límite mecánica
7100 tr/min
Tmin - Temperatura mínima
-40 °C
Tmax - Temperatura máxima
120 °C
FRECUENCIAS DEL RODAMIENTO
BPFO - Factor de frecuencia de la sobrerrodadura en el anillo exterior (60 rpm)
6,595 Hz
BPFI - Factor de frecuencia de la sobrerrodadura en el anillo interior (60 rpm)
8,405 Hz
BSF - Factor de frecuencia de la sobrerrodadura del elemento rodante(60 rpm)
8,168 Hz
FTF - Factor de frecuencia de la jaula (60 rpm)
0,44 Hz

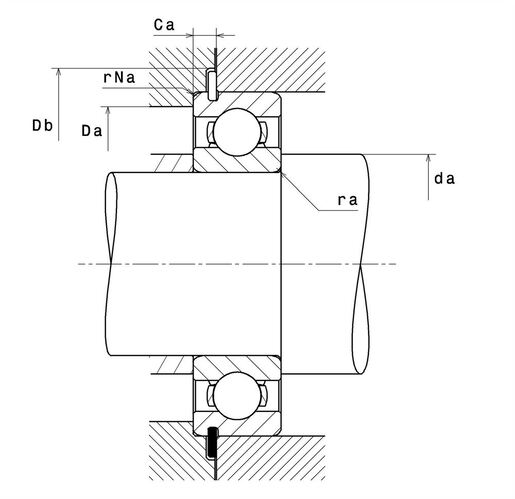

DEFINICIÓN DE EJES Y APOYOS
da min - Diámetro mini apoyo AI
108 mm
Da max - Diámetro max apoyo AE
142 mm
ra max - Radio máximo de conexión entre el eje y alojamiento
1,5 mm
rNa max - Radio máximo de conexión en el lado del segmento
0,5 mm
Db min - Diámetro mini alojamiento anillo retención
