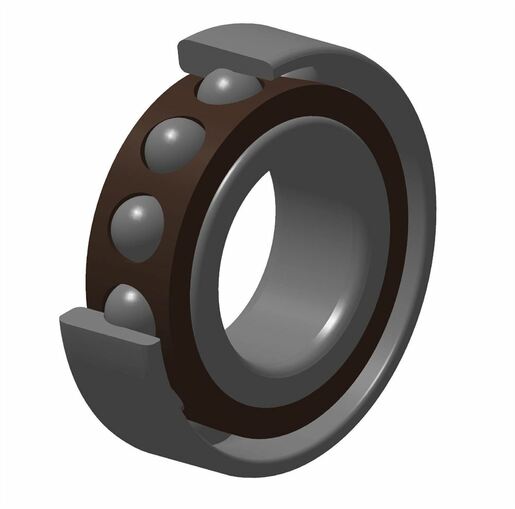

Rodamiento de bolas de contacto angular, jaula de poliamida
El rodamiento de bolas de contacto angular, está diseñado para soportar cargas combinadas con componente axial predominante. Montado en oposición con otro rodamiento del mismo tipo, garantiza una buena rigidez al montaje.
La gama de NTN pone a su disposición varias opciones: ángulos de 30° ó 40°, jaulas de poliamida, chapa o latón macizo, emparejamiento universal disponible, juegos o precargas...
Conectarse
Adjuntar este producto a tu cestaDocumentation
Product information

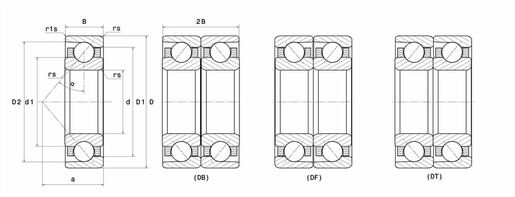

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | NTN |
| d - Diámetro interior | 10 mm |
| D - Diámetro exterior | 26 mm |
| B - Ancho del rodamiento o del anillo interior | 8 mm |
| a - Punto de aplicación de la carga | 9 mm |
| α - Ángulo de contacto | 30 ° |
| rs - Radio mínimo de conexión | 0,3 mm |
| r1s - Radio mínimo de conexión | 0,15 mm |
| Clase de Juego Radial | CN |
| Peso | 0,023 kg |
| PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 5,1 kN |
| C0 - Capacidad de carga estática | 2,07 kN |
| Cu - Carga límite de fatiga | 0,162 kN |
| N lim - Velocidad limite lubricación aceite | 39000 tr/min |
| N lim - Velocidad limite lubricación grasa | 29000 tr/min |
| Tmin - Temperatura mínima | -20 °C |
| Tmax - Temperatura máxima | 120 °C |

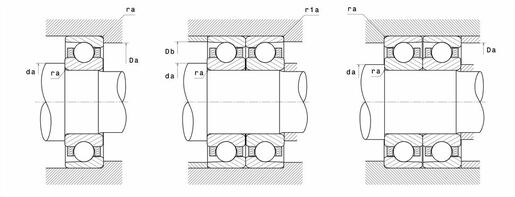

| DEFINICIÓN DE EJES Y APOYOS | |
|---|---|
| da min - Diámetro mini apoyo AI | 12,5 mm |
| Da max - Diámetro max apoyo AE | 23,5 mm |
| Db max - Diámetro max apoyo AE | 24,8 mm |
| r1a - Radio máximo de conexión | 0,15 mm |
| ra max - Radio máximo de conexión entre el eje y alojamiento | 0,3 mm |
