Los casquillos de bolas con brida permiten movimientos lineales precisos y de baja fricción sobre ejes de acero endurecido.
Fichero 3D
Ficha técnica

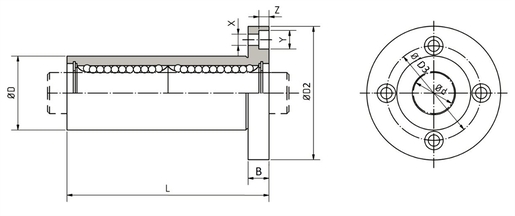

| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| Tipo de diseño | BBER |
| Categoría casquillo de agujas | Rodamientos lineales de bolas de brida |
| Estándar | Dimensiones ISO |
| Número de juntas | 2 |
| Material cílindro exterior o segmentos de acero | 100Cr6 |
| Material de la jaula | PA |
| Lubricación inicial | No |
| d - Diámetro interior | 50 mm |
| d - Tolerancia diámetro interior | 0,016/-0,004 |
| D - Diámetro exterior | 75 mm |
| D - Tolerancia diámetro exterior | 0/-0,022 |
| L - Largo | 192 mm |
| L -Tolerancia largo | 0,3/-0,3 |
| B - Ancho brida | 13 mm |
| D2 - Diámetro | 112 mm |
| D3 - Diámetro | 94 mm |
| X | 9 mm |
| Y | 14 mm |
| Z | 8,1 mm |
| Excentricidad máx | 0,02 mm |
| Número de hileras de bolas | 6 |
| Peso | 2,82 kg |
| PRESTACIONES | |
|---|---|
| Cmin | 7,701 kN |
| Cmax | 9,857 kN |
| C0min | 15,9 kN |
| C0max | 20,352 kN |
| Momento estático permitido My | 396 N/m |
| Tmin - Temperatura mínima | -20 °C |
| Tmax - Temperatura máxima | 80 °C |
