ESPLE211T20 - SNR

ESPLE211T20

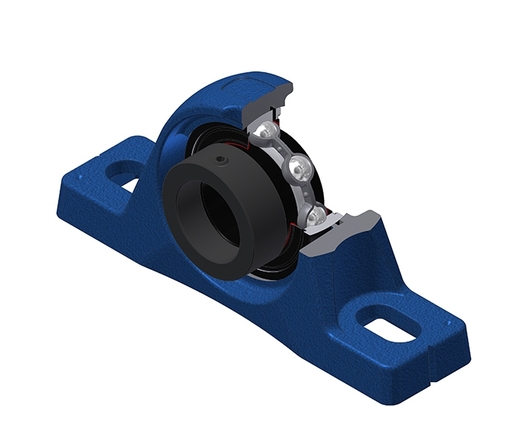

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de un labio, para aplicaciones de alta temperatura

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - ES211G2T20 - PLE211
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros

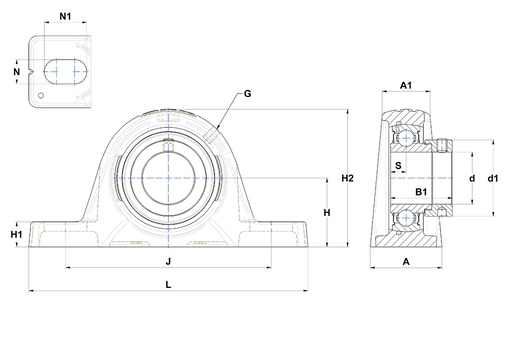

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Ancho del alojamiento60 mm
A1 - Anchura en la parte superior del alojamiento39,5 mm
B - Ancho anillo interior32,5 mm
d - Diámetro eje55 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito74,5 mm
G - EngrasadorM6x1
H - Distancia base del alojamiento al centro del rodamiento61,3 mm
H1 - Altura del respaldo del alojamiento23,2 mm
H2 - Altura del alojamiento128 mm
J - Distancia entre los agujeros de fijación170,5 mm
L - Largo del alojamiento219,5 mm
N - Dimension agujero de fijación18 mm
N1 - Largo del agujero de montaje26 mm
S - Distancia cara al centro del rodamiento12 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica43,55 kN
C0 - Capacidad de carga estática29,2 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento200 °C
OTRAS CARACTERÍSTICAS
Peso3,67 kg
Par de apriete recomendado para el tornillo de fijación22 N-m
