ESSP203COE - SNR

ESSP203COE

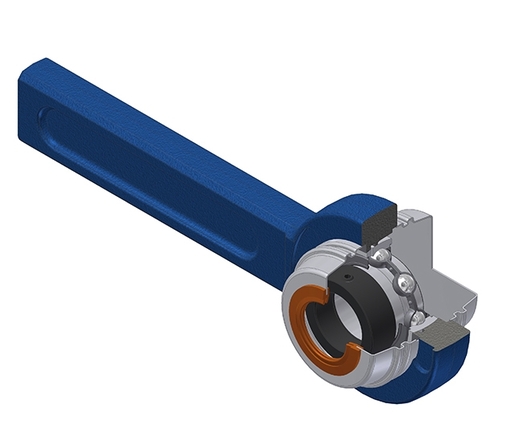

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de un labio.

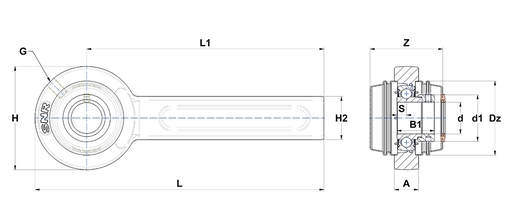

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - ES203G2 - SP203-205/40N - SCOE203-17
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A 21 mm
A5 22,1 mm
B 19,1 mm
B1 28,6 mm
d 17 mm
d1 27,2 mm
Dz 46 mm
G R1/8"
H 78 mm
H2 41 mm
L 264 mm
L1 225 mm
S 6,5 mm
SW 3 mm
width over covers 34,5 mm
Marca SNR
Product classification image

PRESTACIONES

C 9,55 kN
C0 4,78 kN
T min. -20 °C
T max. 100 °C

OTRAS CARACTERÍSTICAS

Peso 1,529 kg
Par de apriete recomendado para el tornillo de fijación 5,5 N-m
