EXPLE212 - SNR

EXPLE212

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con excéntrica, junta de estanqueidad con arandela de obturación

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - EX212G2 - PLE212
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros

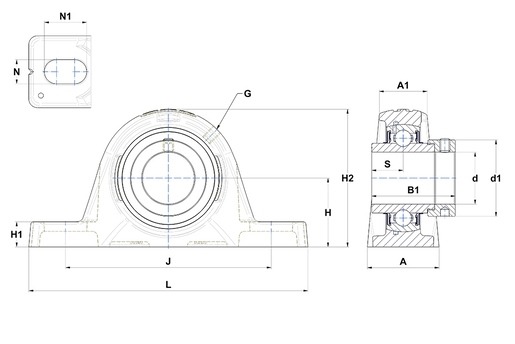

CARACTERÍSTICAS TÉCNICAS
MarcaSNR
A - Ancho del alojamiento79,4 mm
A1 - Anchura en la parte superior del alojamiento50,8 mm
B - Ancho anillo interior61,8 mm
d - Diámetro eje60 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito82 mm
G - EngrasadorM6x1
H - Distancia base del alojamiento al centro del rodamiento68,3 mm
H1 - Altura del respaldo del alojamiento28,6 mm
H2 - Altura del alojamiento138,1 mm
J - Distancia entre los agujeros de fijación193,7 mm
L - Largo del alojamiento245 mm
N - Dimension agujero de fijación18 mm
N1 - Largo del agujero de montaje29,1 mm
S - Distancia cara al centro del rodamiento30,9 mm
Product classification image
PRESTACIONES
C - Capacidad de carga dinámica52,5 kN
C0 - Capacidad de carga estática32,8 kN
Temperatura min de funcionamiento-20 °C
Temperatura max de funcionamiento100 °C
OTRAS CARACTERÍSTICAS
Peso6,17 kg
Par de apriete recomendado para el tornillo de fijación22 N-m
