KR13T2LLH/3AS - NTN

KR13T2LLH/3AS

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

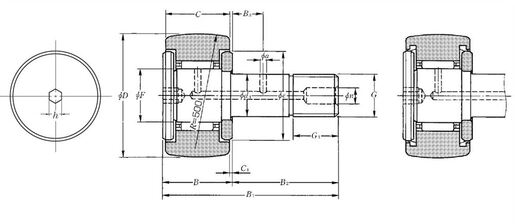

CARACTERÍSTICAS TÉCNICAS

D - Diámetro exterior 13 mm
d1 - Diámetro eje 5 mm
C - Ancho del rodamiento, casquilla o anillo exterior 9 mm
F - Cota bajo rodillos 5,75 mm
B - Ancho del rodamiento o del anillo interior 10 mm
B1 - Largo total del eje 23 mm
B2 - Longitud del eje 13 mm
G - Designación del roscado del eje M5X0.8
G1 - Largo del roscado del eje 7,5 mm
C1 - Distancia entre lado rodillo y lado arandela 0,5 mm
e - Diámetro de entrada rodillo o de la arandela 9,5 mm
h - Agujero hexagonal 3 mm
R - Radio de la pista rodillo 500 mm
Par de apriete máximo 2 N-m
Rodamiento con / sin jaula Con
Clase de Juego Radial CN
Clase de precisión P0
Peso 0,01 kg
Marca NTN
Product classification image

PRESTACIONES

Cr - Capacidad carga dinámica 270 kN
C0r - Carga carga estática 231 kN
Carga de la pista esférica del rodillo 0,805 kN
Nlim - Velocidad limite lubricación grasa 10000 tr/min
Tmin - Temperatura mínima -20 °C
Tmax - Temperatura máxima 100 °C
