MLE71911HVUJ84S - SNR

MLE71911HVUJ84S

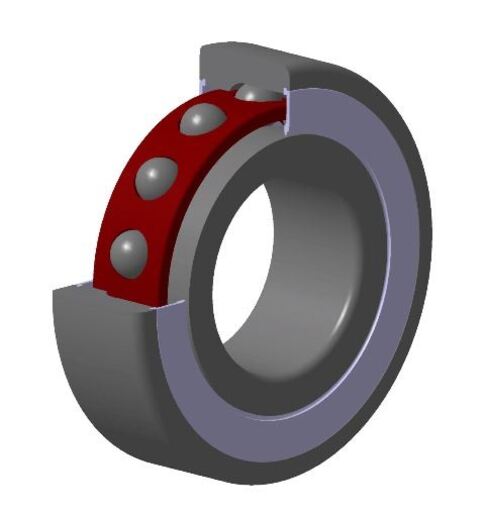

Rodamiento de bolas de contacto angular, alta precisión, serie MLE estanca,jaula de resina estratificada centrada sobre anillo exterior

En la gama de rodamientos de bolas, el rodamiento de alta precisión permite responder a los requisitos de máxima fiabilidad con el incremento de prestaciones en rigidez, velocidad, capacidad y precisión. Está recomendado para aplicaciones exigentes en precisión tales como los cabezales de máquina herramienta. La gama estándar se complementa con gamas específicas para las necesidades de velocidad, estanqueidad, engrase específico, etc...

Descargas

Fichero CAD

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

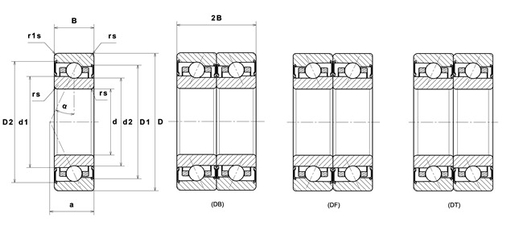

CARACTERÍSTICAS TÉCNICAS

d 55 mm
D 80 mm
B 13 mm
d1 63,1 mm
d2 61,15 mm
D1 73,71 mm
D2 75,31 mm
a 22 mm
Ángulo de contacto α 25 °
rs min 1 mm
r1s min 0,3 mm
f0 8.618
Clase de precisión P4S
Peso 0,177 kg
Marca SNR
Product classification image

PRESTACIONES

Capacidad de carga dinámica (C) 9,5 kN
Capacidad de carga estática (C0) 7,2 kN
Carga límite de fatiga (Cu) 0,41 kN
Constante de penetración K 0.58
Nivel de precarga 8
Valor de la precarga 0,24 kN
Rigidez axial 153 N/µm
Rigidez radial 331 N/µm
Temperatura mínima (Tmin) -20 °C
Temperatura máxima (Tmax) 120 °C
Nlim (grasa) 20000 tr/min
Frecuencia propia jaula, FTF 0,462 Hz
Frecuencia propia cuerpos rodantes, BSF 11,937 Hz
Frecuencia propia anillo exterior, BPFO 13,868 Hz
Frecuencia propia anillo interior, BPFI 16,132 Hz

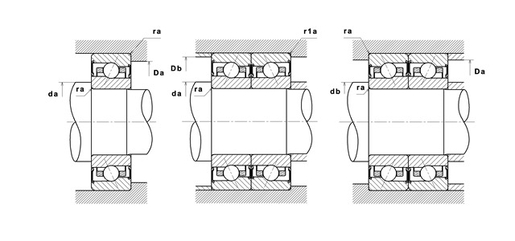

DEFINITION DE EYES Y APOYOS

da min 60,5 mm
db min 60,5 mm
Da max 74,5 mm
Db max 74,5 mm
r1a max 0,3 mm
ra max 1 mm
