N208 - NTN

N208

Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de chapa

En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

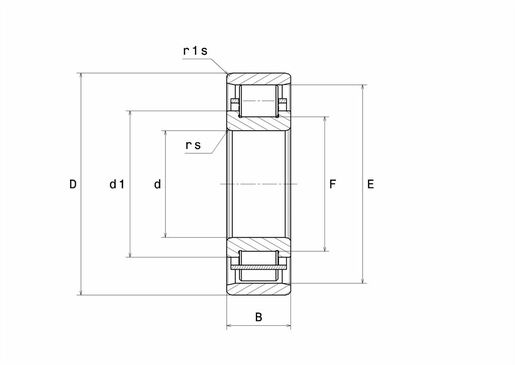

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 40 mm
D - Diámetro exterior 80 mm
B - Ancho del rodamiento o del anillo interior 18 mm
E - Cota sobre rodillos 70 mm
F - Cota bajo rodillos 50 mm
d1 - Diámetro exterior apoyo AI 54,2 mm
rs - Radio mínimo de conexión 1,1 mm
r1s - Radio mínimo de conexión 1,1 mm
Clase de Juego Radial CN
Peso 0,37 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 48,5 kN
C0 - Capacidad de carga estática 43 kN
Cu - Carga límite de fatiga 5,25 kN
Nlim - Velocidad limite lubricación aceite 11000 tr/min
Nlim - Velocidad limite lubricación grasa 9400 tr/min
Tmin - Temperatura mínima -40 °C
Tmax - Temperatura máxima 120 °C
FTF - Frecuencia propia jaula 0,417 Hz
BSF - Frecuencia propia cuerpos rodantes 5,833 Hz
BPFO - Frecuencia propia anillo exterior 5,417 Hz
BPFI - Frecuencia propia anillo interior 7,583 Hz

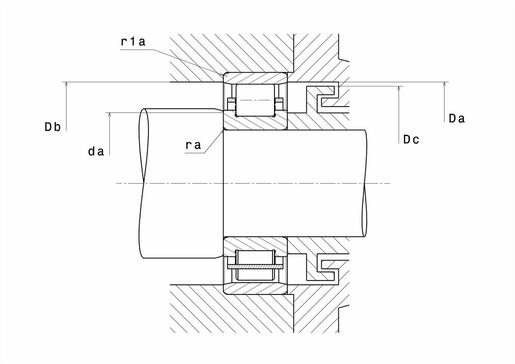

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 46,5 mm
Da max - Diámetro max apoyo AE 73,5 mm
Db min - Diámetro mini apoyo cara pequeña 71 mm
Dc max - Diámetro max de paso AE 68 mm
ra max - Radio máximo de conexión 1 mm
r1a - Radio máximo de conexión 1 mm
Product classification image
Calcul factors image

Equivalencias
