N209 - NTN

N209

Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de chapa

En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

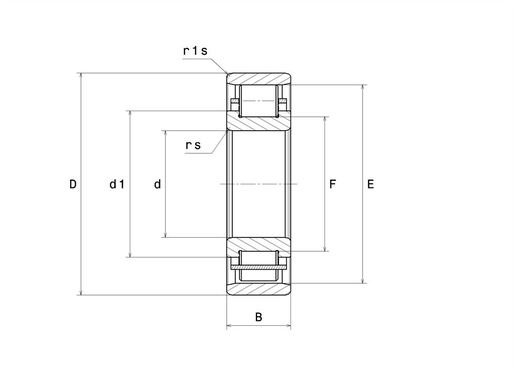

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 45 mm
D - Diámetro exterior 85 mm
B - Ancho del rodamiento o del anillo interior 19 mm
E - Cota sobre rodillos 75 mm
F - Cota bajo rodillos 55 mm
d1 - Diámetro exterior apoyo AI 59 mm
rs - Radio mínimo de conexión 1,1 mm
r1s - Radio mínimo de conexión 1,1 mm
Clase de Juego Radial CN
Peso 0,423 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 51 kN
C0 - Capacidad de carga estática 47 kN
Cu - Carga límite de fatiga 5,7 kN
Nlim - Velocidad limite lubricación aceite 9900 tr/min
Nlim - Velocidad limite lubricación grasa 8400 tr/min
Tmin - Temperatura mínima -40 °C
Tmax - Temperatura máxima 120 °C
FTF - Frecuencia propia jaula 0,423 Hz
BSF - Frecuencia propia cuerpos rodantes 6,346 Hz
BPFO - Frecuencia propia anillo exterior 5,923 Hz
BPFI - Frecuencia propia anillo interior 8,077 Hz

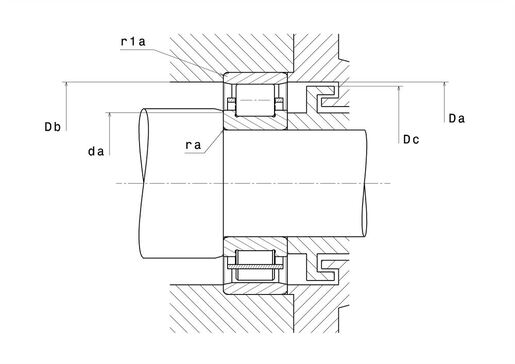

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 51,5 mm
Da max - Diámetro max apoyo AE 78,5 mm
Db min - Diámetro mini apoyo cara pequeña 76 mm
Dc max - Diámetro max de paso AE 73 mm
ra max - Radio máximo de conexión 1 mm
r1a - Radio máximo de conexión 1 mm
Product classification image
Calcul factors image

Equivalencias
