N210 - NTN

N210

Rodamiento de 1 hilera de rodillos cilíndricos, apoyo libre, separable, jaula de chapa

En la gama de los rodamientos de rodillos cilíndricos, el rodamiento de una hilera de rodillos cilíndricos soporta cargas radiales elevadas. Las gamas estándar ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) se presentan con diversos tipos de jaulas, diámetros interiores y anillos de apoyo.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

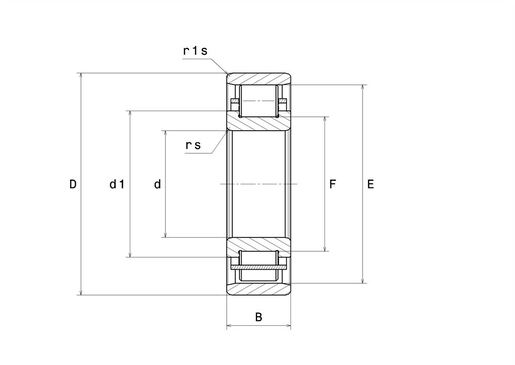

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 50 mm
D - Diámetro exterior 90 mm
B - Ancho del rodamiento o del anillo interior 20 mm
E - Cota sobre rodillos 80,4 mm
F - Cota bajo rodillos 60,4 mm
d1 - Diámetro exterior apoyo AI 64,6 mm
rs - Radio mínimo de conexión 1,1 mm
r1s - Radio mínimo de conexión 1,1 mm
Clase de Juego Radial CN
Peso 0,46 kg
Marca NTN
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 53,5 kN
C0 - Capacidad de carga estática 51 kN
Cu - Carga límite de fatiga 6,2 kN
Nlim - Velocidad limite lubricación aceite 9000 tr/min
Nlim - Velocidad limite lubricación grasa 7600 tr/min
Tmin - Temperatura mínima -40 °C
Tmax - Temperatura máxima 120 °C
FTF - Frecuencia propia jaula 0,429 Hz
BSF - Frecuencia propia cuerpos rodantes 6,898 Hz
BPFO - Frecuencia propia anillo exterior 6,435 Hz
BPFI - Frecuencia propia anillo interior 8,565 Hz

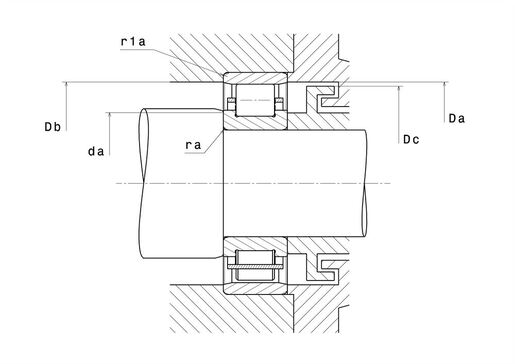

DEFINITION DE EYES Y APOYOS

da min - Diámetro mini apoyo AI 56,5 mm
Da max - Diámetro max apoyo AE 83,5 mm
Db min - Diámetro mini apoyo cara pequeña 82,8 mm
Dc max - Diámetro max de paso AE 78,8 mm
ra max - Radio máximo de conexión 1 mm
r1a - Radio máximo de conexión 1 mm
Product classification image
Calcul factors image
