SNOE228CAL - SNR

SNOE228CAL

Cuerpos de soportes de zócalo en 2 partes, en fundición gris o dúctil, para eje pasante o para extremo de eje.

Descargas

Fichero 3D

Ficha técnica

POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

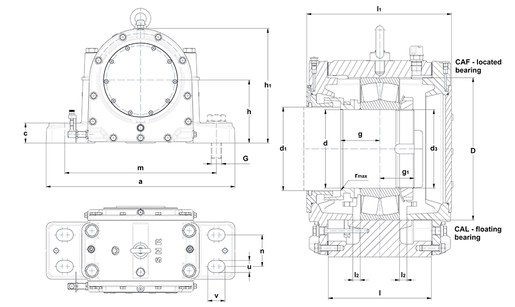

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 140 mm
d1 - Diámetro interior salida grande 150 mm
d3 - Rosca sobre el eje M140x2
a - Longitud alojamiento 570 mm
b - Ancho base del alojamiento 175 mm
c - Altura base del alojamiento 65 mm
g - Distancia del apoyo del eje grande al centro del rodamiento 73 mm
g1 - Distancia del apoyo del eje pequeño al centro del rodamiento 58 mm
h - Altura del centro del rodamiento 190 mm
h1 - Altura del alojamiento 355 mm
l - Ancho medio del alojamiento 180 mm
l1 - Ancho alojamiento entre tapas 269 mm
l2 - Distancia flotante (x2) 15 mm
m - Distancia agujero de fijación (longitud) 460 mm
n - Distancia agujero de fijación (ancho) 100 mm
u - Ancho agujero de fijación 36 mm
v - Longitud agujero de fijación 50 mm
r - Diámetro max del radio apoyo del eje 2,5 mm
D - Diámetro exterior rodamiento 250 mm
Nivel de aceite 55-70 mm
Cantidad de aceite 3700 cm³
Peso 113 kg
Material del alojamiento grey cast
Marca SNR
Product classification image

COMPONENTES ASOCIADOS - GENERAL

Rodamiento 22228
Tuerca KM 28
Arandela de seguridad MB 28

COMPONENTES ASOCIADOS - OPCIÓN

Junta de fieltro (opcional) 9x7,5x584

EMPULGUERAS

G - Bulones de fijación M30
Par recomendado para los bulones de fijación 870 N-m
Pernos de unión M20
Par recomendado para los tornillos de unión 260 N-m
Agujero de bulón M16
