UCPLE209-27T04CO - SNR

UCPLE209-27T04CO

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación,junta de estanqueidad con arandela de obturación, para aplicaciones de baja temperatura.

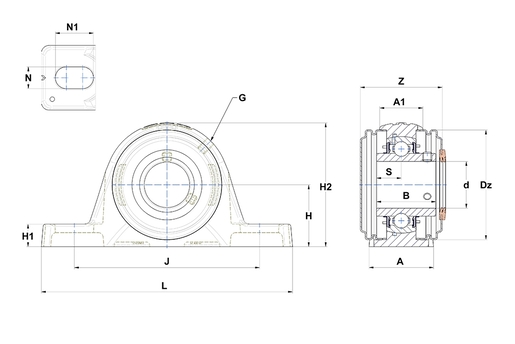

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UC209-27G2T04 - SCOU209-27 - PLE209N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A - Ancho del alojamiento 54 mm
A1 - Anchura en la parte superior del alojamiento 35 mm
B - Ancho anillo interior 49,2 mm
d - Diámetro eje 42,863 mm
Dz - Diámetro exterior de la tapa 95 mm
G - Engrasador M6x1
H - Distancia base del alojamiento al centro del rodamiento 52,4 mm
H1 - Altura del respaldo del alojamiento 18,4 mm
H2 - Altura del alojamiento 106,4 mm
J - Distancia entre los agujeros de fijación 151,5 mm
L - Largo del alojamiento 197,5 mm
N - Dimension agujero de fijación 14 mm
N1 - Largo del agujero de montaje 24 mm
S - Distancia desde el centro de la pista de rodadura hasta la cara del AE (lado opuesto al sistema de bloqueo) 19 mm
Width over covers 48,4 mm
Marca SNR
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 31,85 kN
C0 - Capacidad de carga estática 20,8 kN
Temperatura min de funcionamiento -40 °C
Temperatura max de funcionamiento 100 °C

OTRAS CARACTERÍSTICAS

Peso 2,22 kg
Par de apriete recomendado para el tornillo de fijación 8 N-m
