UCPLE210-30CO - SNR

UCPLE210-30CO

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta de estanqueidad con arandela de obturación.

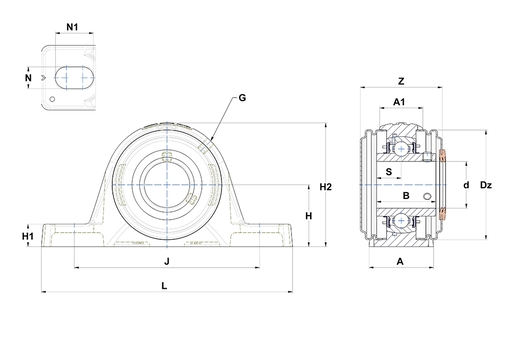

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UC210-30G2 - SCOU210-30 - PLE210N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A - Ancho del alojamiento 55 mm
A1 - Anchura en la parte superior del alojamiento 36 mm
B - Ancho anillo interior 51,6 mm
d - Diámetro eje 47,625 mm
Dz - Diámetro exterior de la tapa 100 mm
G - Engrasador M6x1
H - Distancia base del alojamiento al centro del rodamiento 55,6 mm
H1 - Altura del respaldo del alojamiento 19,3 mm
H2 - Altura del alojamiento 114 mm
J - Distancia entre los agujeros de fijación 164 mm
L - Largo del alojamiento 214 mm
N - Dimension agujero de fijación 14 mm
N1 - Largo del agujero de montaje 27 mm
S - Distancia desde el centro de la pista de rodadura hasta la cara del AE (lado opuesto al sistema de bloqueo) 19 mm
Width over covers 51,3 mm
Marca SNR
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 35,1 kN
C0 - Capacidad de carga estática 23,2 kN
Temperatura min de funcionamiento -20 °C
Temperatura max de funcionamiento 100 °C

OTRAS CARACTERÍSTICAS

Peso 2,678 kg
Par de apriete recomendado para el tornillo de fijación 16,8 N-m
