UKFLE206HCC - SNR

UKFLE206HCC

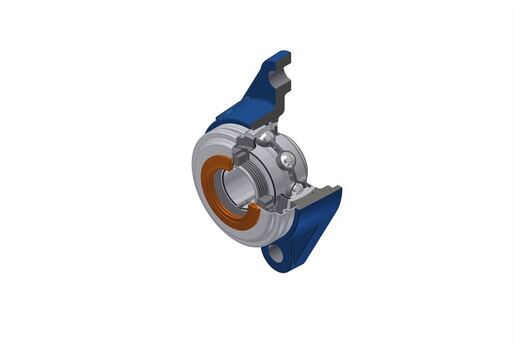

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con manguito cónico, junta de estanqueidad con arandela de obturación.

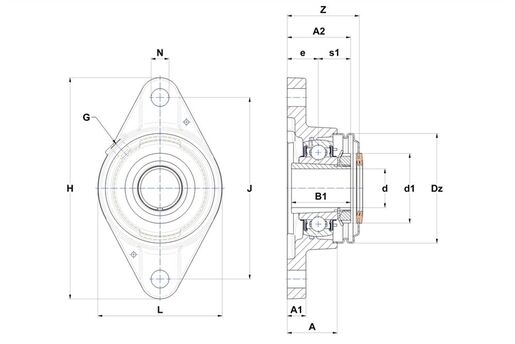

Variación del dibujo: para algunos tamaños, el rodamiento inserto puede sobresalir de la superficie de montaje de la carcasa.

En este dibujo, los soportes autoalineantes se presentan con una tapa abierta. El producto que ha elegido está equipado con una tapa cerrada.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero CAD

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UK206G2H - FLE206N - SCC206
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A 32,1 mm
A1 12 mm
A2 40,5 mm
B 25 mm
B1 38 mm
d 25 mm
d1 45 mm
Dz 70 mm
e 20 mm
G R1/8"
H 142 mm
J 116,5 mm
L 80 mm
N 11,5 mm
width over covers 46,3 mm
Marca SNR
Product classification image

PRESTACIONES

C 19,5 kN
C0 11,2 kN
T min. -20 °C
T max. 100 °C

OTRAS CARACTERÍSTICAS

Peso 0,93 kg
Adapter sleeve reference H2306
