UKPLE206HCO - SNR

UKPLE206HCO

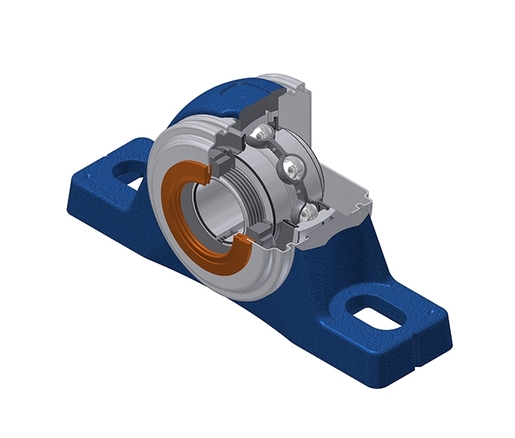

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con manguito cónico, junta de estanqueidad con arandela de obturación.

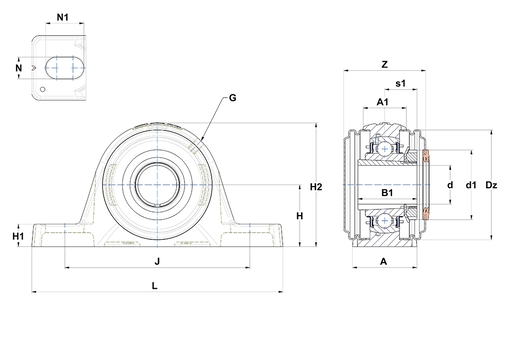

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Fichero 3D

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - UK206G2H - SCO206-25 - PLE206N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A - Ancho del alojamiento 41,5 mm
A1 - Anchura en la parte superior del alojamiento 27,5 mm
B - Ancho anillo interior 25 mm
d - Diámetro eje 25 mm
d1 - Diámetro exterior del anillo excéntrico / tuerca de manguito 45 mm
Dz - Diámetro exterior de la tapa 70 mm
G - Engrasador M6x1
H - Distancia base del alojamiento al centro del rodamiento 39,7 mm
H1 - Altura del respaldo del alojamiento 14,5 mm
H2 - Altura del alojamiento 79,5 mm
J - Distancia entre los agujeros de fijación 119 mm
L - Largo del alojamiento 161,5 mm
N - Dimension agujero de fijación 14 mm
N1 - Largo del agujero de montaje 24,5 mm
Width over covers 35,8 mm
Marca SNR
Product classification image

PRESTACIONES

C - Capacidad de carga dinámica 19,5 kN
C0 - Capacidad de carga estática 11,2 kN
Temperatura min de funcionamiento -20 °C
Temperatura max de funcionamiento 100 °C

OTRAS CARACTERÍSTICAS

Peso 1,025 kg
Referencia del manguito H2306
