USPLE203-11T20CO - SNR

USPLE203-11T20CO

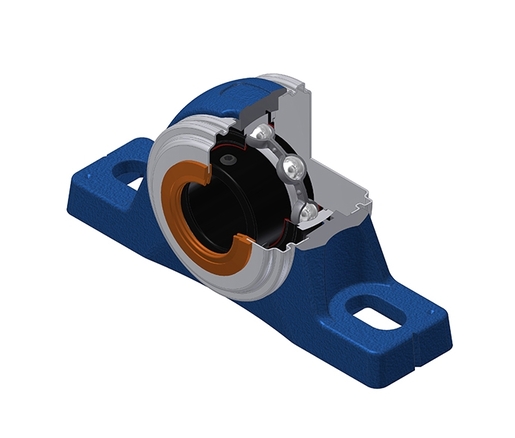

Cuerpo de fundición, rodamiento inserto de bolas de contacto radial, con tornillo de fijación, junta de un labio, para aplicaciones de alta temperatura.

En este dibujo, los soportes se presentan con una tapa abierta y con una tapa cerrada. El producto que ha elegido está equipado con dos tapas abiertas.

Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - US203-11G2T20 - SCOU203-11 - PLE203N
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

CARACTERÍSTICAS TÉCNICAS

A 30 mm
A1 20,5 mm
B 22 mm
d 17,463 mm
Dz 46 mm
G M6x1
H 27 mm
H1 11 mm
H2 54 mm
J 88,5 mm
L 119 mm
N 11 mm
N1 14 mm
S 6 mm
width over covers 28,6 mm
Marca SNR
Product classification image

PRESTACIONES

C 9,55 kN
C0 4,78 kN
T min. -20 °C
T max. 200 °C

OTRAS CARACTERÍSTICAS

Peso 0,423 kg
Par de apriete recomendado para el tornillo de fijación 3,2 N-m
