ZLG 306 AC - SNR

ZLG 306 AC

Soporte para dos rodamientos, fabricación en fundición, para lubricación con grasa

Cuerpo de soporte para rodamientos múltiples, permitiendo diferentes combinaciones de los mismos.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - 6306C3 - Fl 7 - V-30S - NJ 306 EG15 C3
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

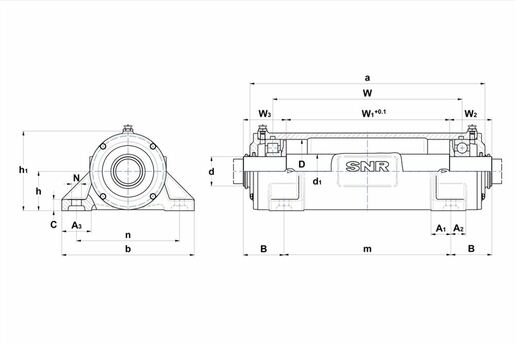

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 30 mm
d1 - Diámetro eje entre rodamientos 40 mm
a - Longitud alojamiento 235 mm
b - Ancho base del alojamiento 170 mm
c - Altura base del alojamiento 16 mm
h - Altura del centro del rodamiento 50 mm
h1 - Altura del alojamiento 100 mm
m - Distancia agujero de fijación (longitud) 150 mm
n - Distancia agujero de fijación (ancho) 130 mm
N - Diámetro agujero de fijación 15 mm
B - Distancia agujero de fijación - eje 53 mm
W - Distancia rodamiento 174,5 mm
W1 - Longitud del centro del eje 140,5 mm
W2 - Diámetro extremo eje derecho 57 mm
A1 - Anchura de la base (ZLG, lado interior del agujero) 30 mm
A2 - Anchura de la base (ZLG, lado exterior del agujero) 20 mm
A3 - Anchura de la base ZLG 40 mm
D - Diámetro exterior rodamiento 72 mm
Peso 8 kg
Material del alojamiento grey cast
Cantidad inicial de grasa por lado 46 cm³
Marca SNR
Product classification image

COMPONENTES ASOCIADOS - OPCIÓN

O-ring (opcional) 72x4

EMPULGUERAS

G - Bulones de fijación M12
Par recomendado para los bulones de fijación 65 N-m
Tornillos de tapa M6x20
Par recomendado para los tornillos de tapa 7 N-m
