ZLG 313 AA - SNR

ZLG 313 AA

Soporte para dos rodamientos, fabricación en fundición, para lubricación con grasa

Cuerpo de soporte para rodamientos múltiples, permitiendo diferentes combinaciones de los mismos.

Descargas

Ficha técnica

KitEste kit contiene la(s) siguiente(s) referencia(s) - 6313C3 - ASG 6313 - V-65S - Fl 15
POR FAVOR REGÍSTRESE para añadir productos a su cesta
Contacte con nosotros
Espec.

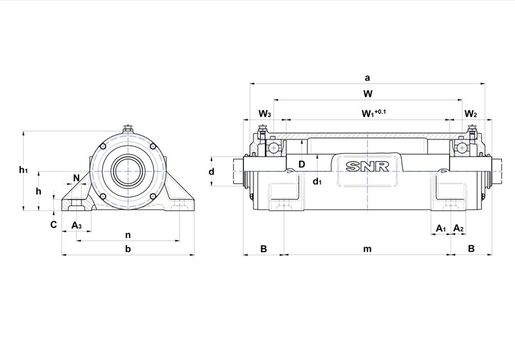

CARACTERÍSTICAS TÉCNICAS

d - Diámetro interior 65 mm
d1 - Diámetro eje entre rodamientos 75 mm
a - Longitud alojamiento 503 mm
b - Ancho base del alojamiento 290 mm
c - Altura base del alojamiento 25 mm
h - Altura del centro del rodamiento 95 mm
h1 - Altura del alojamiento 187 mm
m - Distancia agujero de fijación (longitud) 360 mm
n - Distancia agujero de fijación (ancho) 230 mm
N - Diámetro agujero de fijación 20 mm
B - Distancia agujero de fijación - eje 83,5 mm
W - Distancia rodamiento 402 mm
W1 - Longitud del centro del eje 348 mm
W2 - Diámetro extremo eje derecho 88 mm
A1 - Anchura de la base (ZLG, lado interior del agujero) 45 mm
A2 - Anchura de la base (ZLG, lado exterior del agujero) 35 mm
A3 - Anchura de la base ZLG 60 mm
D - Diámetro exterior rodamiento 140 mm
Peso 33 kg
Material del alojamiento grey cast
Cantidad inicial de grasa por lado 333 cm³
Marca SNR
Product classification image

COMPONENTES ASOCIADOS - OPCIÓN

O-ring (opcional) 140x7

EMPULGUERAS

G - Bulones de fijación M16
Par recomendado para los bulones de fijación 150 N-m
Tornillos de tapa M8x25
Par recomendado para los tornillos de tapa 17 N-m
