Roulements à rotule sur rouleaux

10X22213EAW33EEL - SNR

10X22213EAW33EEL

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

Documentation

Product information

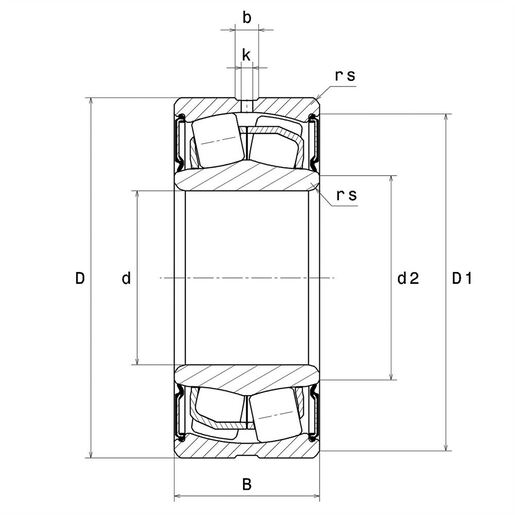

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur65 mm
D - Diamètre Extérieur120 mm
B - Largeur du roulement ou de la bague intérieure38 mm
d2 - Diamètre extérieur bague intérieure75,3 mm
D1 - Diamètre intérieur bague extérieure116,4 mm
rs - Rayon mini de Raccordement1,5 mm
Nb de trous de lubrification3
b - Largeur rainure7,83 mm
k - Diamètre trou3,5 mm
Classe de Jeu RadialCN
Masse1,908 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique226 kN
C0 - Capacité Charge Statique224 kN
Cu - Charge limite à la fatigue27,3 kN
e - Coefficient0.24
Y0 - Coefficient charge statique axiale2.73
Y1 - Coefficient charge axiale inférieur2.79
Y2 - Coefficient charge axiale supérieur4.15
N lim - Vitesse limite Mécanique1500 tr/min
Tmin - Température mini de Fonctionnement-20 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)7,567 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)10,403 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)6,18 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)3,09 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,422 Hz

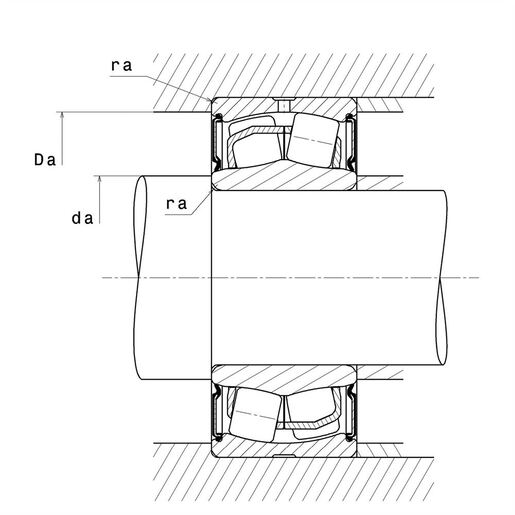

DIMENSIONS D'INSTALLATION
da max - Diamètre max épaulement BI75,3 mm
da min - Diamètre mini épaulement BI74 mm
db - Diamètre mini Passage Manchon0 mm
Da max - Diamètre max épaulement BE116,5 mm
ra max - Rayon max de raccordement arbre & logement1,5 mm
