Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12, largeur non ISO, joints frottants des deux côtés
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 80 mm |
| D - Diamètre Extérieur | 140 mm |
| B - Largeur du roulement ou de la bague intérieure | 40 mm |
| d2 - Diamètre extérieur bague intérieure | 91,3 mm |
| D1 - Diamètre intérieur bague extérieure | 131,5 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 7,87 mm |
| k - Diamètre trou | 3,5 mm |
| Référence du manchon associé | H316E |
| Classe de Jeu Radial | C3 |
| Masse | 2,34 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 278 kN |
| C0 - Capacité Charge Statique | 287 kN |
| Cu - Charge limite à la fatigue | 33,8 kN |
| e - Coefficient | 0.22 |
| Y0 - Coefficient charge statique axiale | 3.07 |
| Y1 - Coefficient charge axiale inférieur | 3.14 |
| Y2 - Coefficient charge axiale supérieur | 4.67 |
| N lim - Vitesse limite Mécanique | 1200 tr/min |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 8,123 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 10,877 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 6,684 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 3,342 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,428 Hz |

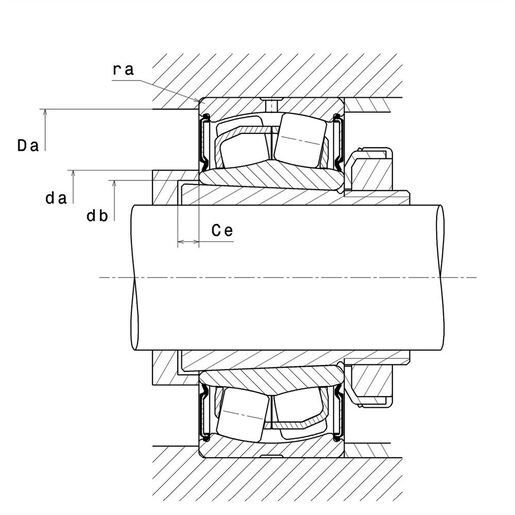

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da max - Diamètre max épaulement BI | 91,3 mm |
| da min - Diamètre mini épaulement BI | 91 mm |
| db - Diamètre mini Passage Manchon | 85 mm |
| Ce - Longueur mini Passage Manchon | 5 mm |
| Da max - Diamètre max épaulement BE | 131,5 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
