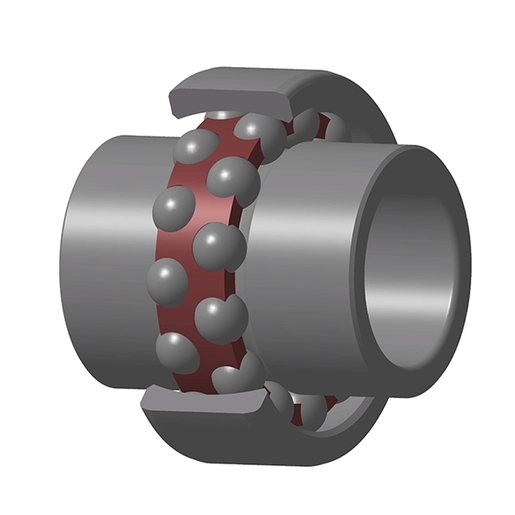

Roulement à rotule sur billes, contact radial, cage polyamide, ouvert, bague intérieure large
Fichier 3D
Fiche technique

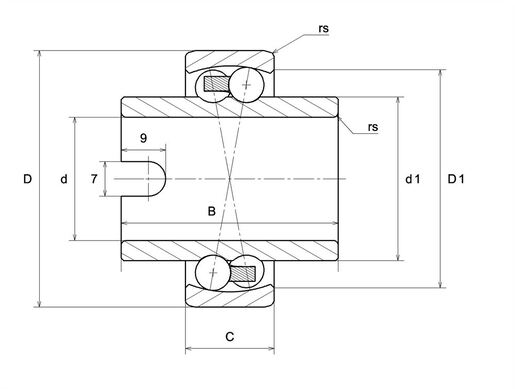

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 40 mm |
| D - Diamètre Extérieur | 90 mm |
| B - Largeur du roulement ou de la bague intérieure | 58 mm |
| C - Largeur de la bague extérieure | 23 mm |
| d1 - Diamètre extérieur bague intérieure | 57,7 mm |
| D1 - Diamètre intérieur bague extérieure | 76,1 mm |
| rs - Rayon mini de Raccordement | 1,5 mm |
| Classe de Jeu Radial | CN |
| Classe de précision | P0 |
| Masse | 1,11 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 29,4 kN |
| C0 - Capacité Charge Statique | 9,7 kN |
| Cu - Charge limite à la fatigue | 0,44 kN |
| e - Coefficient | 0.25 |
| Y0 - Coefficient charge statique axiale | 2.64 |
| Y1 - Coefficient charge axiale inférieur | 2.52 |
| Y2 - Coefficient charge axiale supérieur | 3.9 |
| Nref - Vitesse thermique de référence | 7400 tr/min |
| Nlim - Vitesse limite Mécanique | 8900 tr/min |
| Tmin - Température mini de Fonctionnement | -20 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 6,254 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 8,746 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,417 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 5,773 Hz |

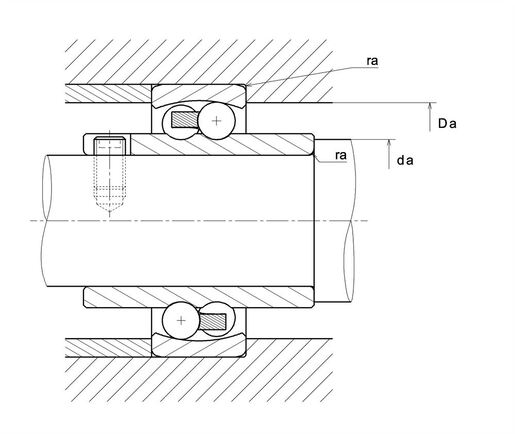

| AJUSTEMENTS | |
|---|---|
| da min - Diamètre mini épaulement BI | 48 mm |
| Da max - Diamètre max épaulement BE | 82 mm |
| ra max - Rayon max de raccordement arbre & logement | 1,5 mm |
