1205SK - NTN

1205SK

Roulement à rotule sur billes, contact radial, cage tôle, alésage conique, ouvert

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

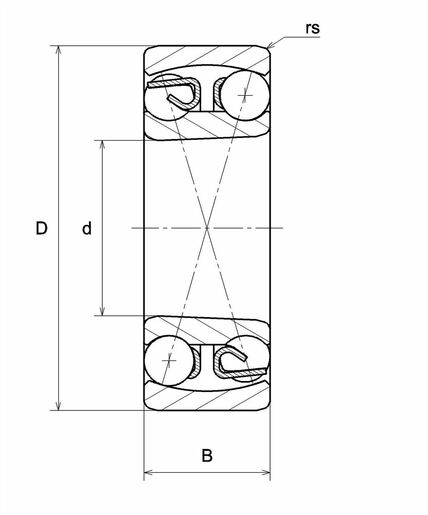

DEFINITION TECHNIQUE

d - Diamètre Intérieur 25 mm
D - Diamètre Extérieur 52 mm
B - Largeur du roulement ou de la bague intérieure 15 mm
rs - Rayon mini de Raccordement 1 mm
Référence du manchon associé H205X
Classe de Jeu Radial CN
Classe de précision P0
Masse 0,14 kg
Marque NTN
Product classification image

PERFORMANCE PRODUIT

C - Capacité charge dynamique 12,2 kN
C0 - Capacité Charge Statique 3,3 kN
Cu - Charge limite à la fatigue 0,13 kN
e - Coefficient 0.28
Y0 - Coefficient charge statique axiale 2.4
Y1 - Coefficient charge axiale inférieur 2.3
Y2 - Coefficient charge axiale supérieur 3.5
Nlim - Vitesse limite Lubrification huile 14000 tr/min
Nlim - Vitesse limite Lubrification graisse 12000 tr/min
Tmin - Température mini de Fonctionnement -20 °C
Tmax - Température max de Fonctionnement 120 °C

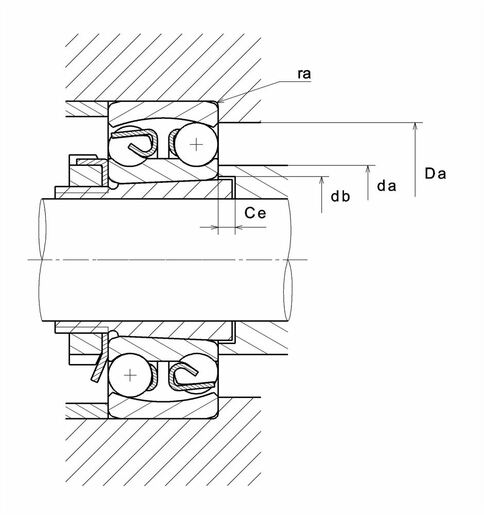

AJUSTEMENTS

da min - Diamètre mini épaulement BI 30 mm
da max - Diamètre max épaulement BI 33 mm
db - Diamètre mini Passage Manchon 28 mm
Ce - Longueur mini Passage Manchon 5 mm
Da max - Diamètre max épaulement BE 47 mm
ra max - Rayon max de raccordement arbre & logement 1 mm
