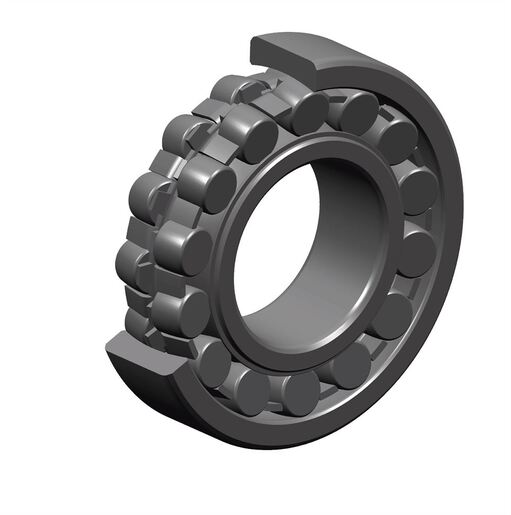

Roulement à rotule sur deux rangées de rouleaux, cage tôle, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierTéléchargement
Aucun document disponible
DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |

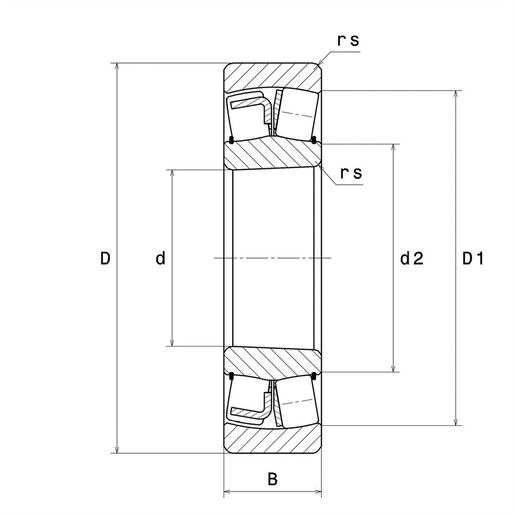

d - Diamètre Intérieur | 60 mm |
D - Diamètre Extérieur | 130 mm |
B - Largeur du roulement ou de la bague intérieure | 31 mm |
d2 - Diamètre extérieur bague intérieure | 79,5 mm |
D1 - Diamètre intérieur bague extérieure | 109,9 mm |
rs - Rayon mini de Raccordement | 2,1 mm |
Nb de trous de lubrification | 0 |
b - Largeur rainure | 0 mm |
k - Diamètre trou | 0 mm |
Référence du manchon associé | H312 |
Classe de Jeu Radial | CN |
Masse | 1,961 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 192 kN |
C0 - Capacité Charge Statique | 186 kN |
Cu - Charge limite à la fatigue | 22,7 kN |
e - Coefficient | 0.24 |
Y0 - Coefficient charge statique axiale | 2.75 |
Y1 - Coefficient charge axiale inférieur | 2.82 |
Y2 - Coefficient charge axiale supérieur | 4.19 |
Nref - Vitesse thermique de référence | 4700 tr/min |
Nlim - Vitesse limite Mécanique | 6400 tr/min |
Tmin - Température mini de Fonctionnement | -40 °C |
Tmax - Température max de Fonctionnement | 200 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence propre BE (60 tr/min) | 6,281 Hz |
BPFI - Fréquence propre BI (60 tr/min) | 8,719 Hz |
FTF - Fréquence propre Cage (60 tr/min) | 0,419 Hz |
BSF - Fréquence propre Corps Roulants (60 tr/min) | 5,915 Hz |
DIMENSIONS D'INSTALLATION | |
---|---|
da max - Diamètre max épaulement BI | 0 mm |
da min - Diamètre mini épaulement BI | 72 mm |
db - Diamètre mini Passage Manchon | 65 mm |
Ce - Longueur mini Passage Manchon | 6 mm |
Da max - Diamètre max épaulement BE | 118 mm |
ra max - Rayon max de raccordement arbre & logement | 2 mm |
