Name: 2202EEG15
SKU: 2202EEG15-SNR

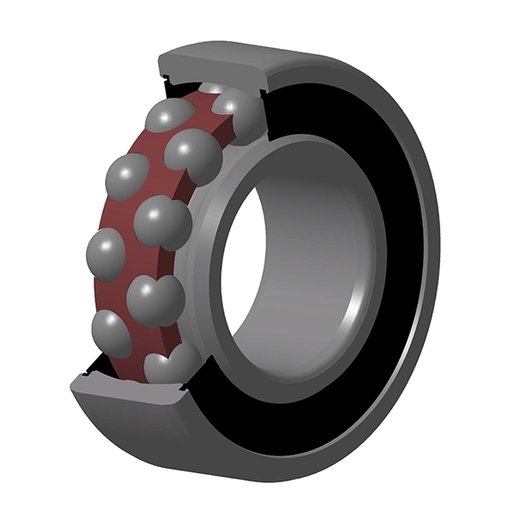

Roulement à rotule sur billes, contact radial, cage polyamide, joints frottants des deux côtés

Documentation

Product information

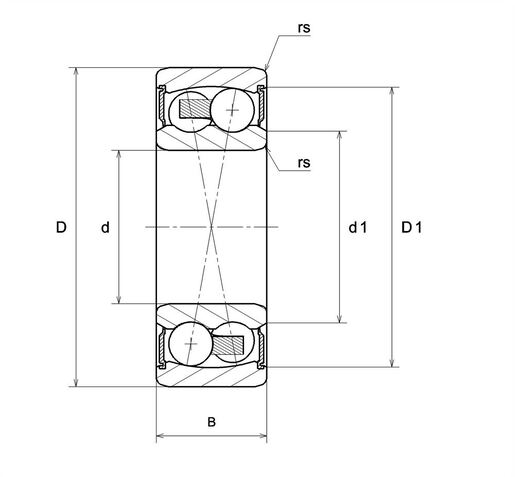

DEFINITION TECHNIQUE
Marque	SNR
d - Diamètre Intérieur	15 mm
D - Diamètre Extérieur	35 mm
B - Largeur du roulement ou de la bague intérieure	14 mm
d1 - Diamètre extérieur bague intérieure	19,1 mm
D1 - Diamètre intérieur bague extérieure	28,8 mm
rs - Rayon mini de Raccordement	0,6 mm
Classe de Jeu Radial	CN
Classe de précision	P0
Masse	0,06 kg

PERFORMANCE PRODUIT
C - Capacité charge dynamique	7,5 kN
C0 - Capacité Charge Statique	1,75 kN
Cu - Charge limite à la fatigue	0,08 kN
e - Coefficient	0.34
Y0 - Coefficient charge statique axiale	1.95
Y1 - Coefficient charge axiale inférieur	1.86
Y2 - Coefficient charge axiale supérieur	2.89
N lim - Vitesse limite Mécanique	13000 tr/min
Tmin - Température mini de Fonctionnement	-20 °C
Tmax - Température max de Fonctionnement	120 °C

FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)	3,89 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)	6,11 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)	4,179 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)	2,09 Hz
FTF - Fréquence de rotation cage (60 tr/min)	0,389 Hz

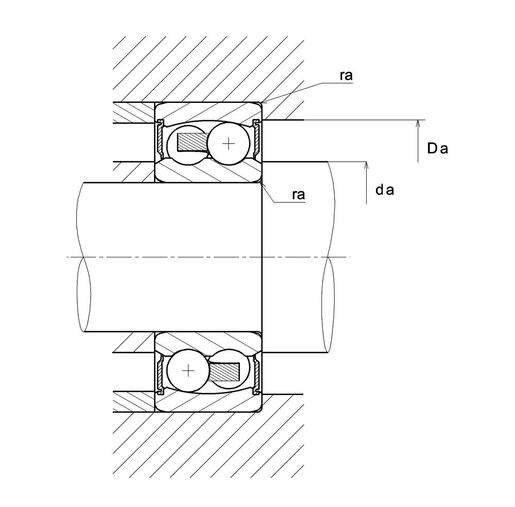

DIMENSIONS D'INSTALLATION
da min - Diamètre mini épaulement BI	19 mm
Da max - Diamètre max épaulement BE	31 mm
ra max - Rayon max de raccordement arbre & logement	0,6 mm
