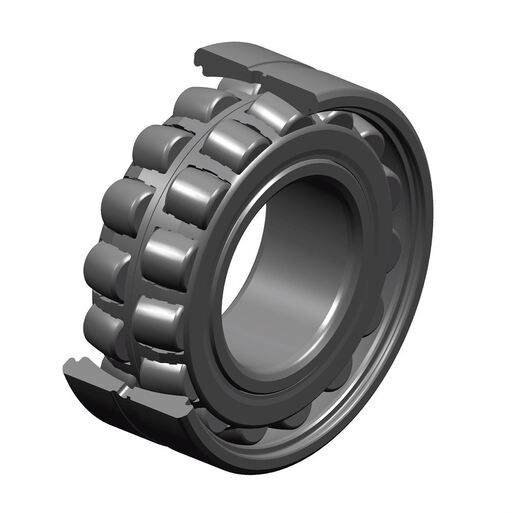

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.
Fichier 3D
Fiche technique
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 55 mm |
| D - Diamètre Extérieur | 120 mm |
| B - Largeur du roulement ou de la bague intérieure | 43 mm |
| d2 - Diamètre extérieur bague intérieure | 68,7 mm |
| D1 - Diamètre intérieur bague extérieure | 102,9 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 7,83 mm |
| k - Diamètre trou | 3,5 mm |
| Référence du manchon associé | H2311 |
| Classe de Jeu Radial | CN |
| Masse | 2,27 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 296 kN |
| C0 - Capacité Charge Statique | 274 kN |
| Cu - Charge limite à la fatigue | 33,4 kN |
| e - Coefficient | 0.36 |
| Y0 - Coefficient charge statique axiale | 1.83 |
| Y1 - Coefficient charge axiale inférieur | 1.87 |
| Y2 - Coefficient charge axiale supérieur | 2.79 |
| Nref - Vitesse thermique de référence | 4600 tr/min |
| Nlim - Vitesse limite Mécanique | 5600 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 5,61 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 8,39 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,401 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 4,703 Hz |

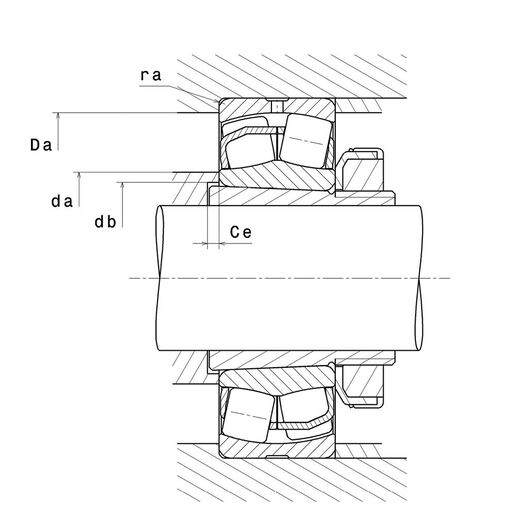

| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 66 mm |
| db - Diamètre mini Passage Manchon | 61 mm |
| Ce - Longueur mini Passage Manchon | 6 mm |
| Da max - Diamètre max épaulement BE | 109 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
