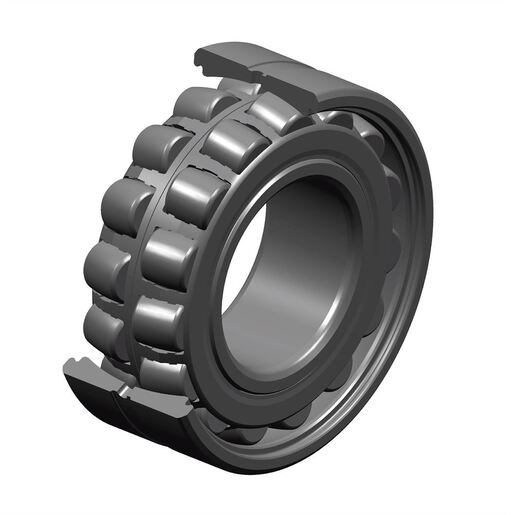

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierTéléchargement
Aucun document disponible

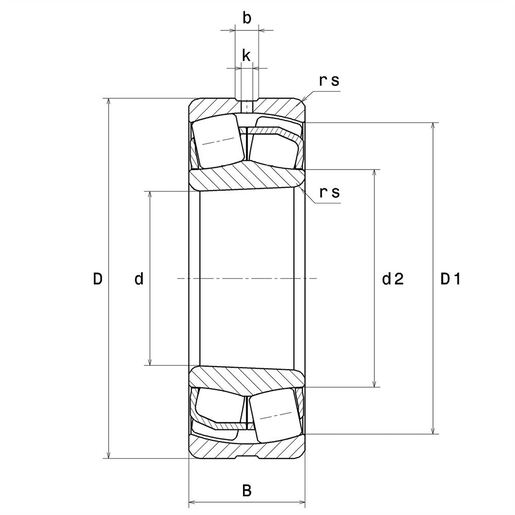

DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |
d - Diamètre Intérieur | 65 mm |
D - Diamètre Extérieur | 140 mm |
B - Largeur du roulement ou de la bague intérieure | 48 mm |
d2 - Diamètre extérieur bague intérieure | 81,3 mm |
D1 - Diamètre intérieur bague extérieure | 121,2 mm |
rs - Rayon mini de Raccordement | 2,1 mm |
Nb de trous de lubrification | 3 |
b - Largeur rainure | 9,24 mm |
k - Diamètre trou | 4 mm |
Référence du manchon associé | H2313 |
Classe de Jeu Radial | CN |
Masse | 3,37 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 369 kN |
C0 - Capacité Charge Statique | 343 kN |
Cu - Charge limite à la fatigue | 41,2 kN |
e - Coefficient | 0.33 |
Y0 - Coefficient charge statique axiale | 2.01 |
Y1 - Coefficient charge axiale inférieur | 2.06 |
Y2 - Coefficient charge axiale supérieur | 3.06 |
Nref - Vitesse thermique de référence | 4000 tr/min |
Nlim - Vitesse limite Mécanique | 4800 tr/min |
Tmin - Température mini de Fonctionnement | -40 °C |
Tmax - Température max de Fonctionnement | 200 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence propre BE (60 tr/min) | 5,615 Hz |
BPFI - Fréquence propre BI (60 tr/min) | 8,385 Hz |
FTF - Fréquence propre Cage (60 tr/min) | 0,401 Hz |
BSF - Fréquence propre Corps Roulants (60 tr/min) | 4,746 Hz |

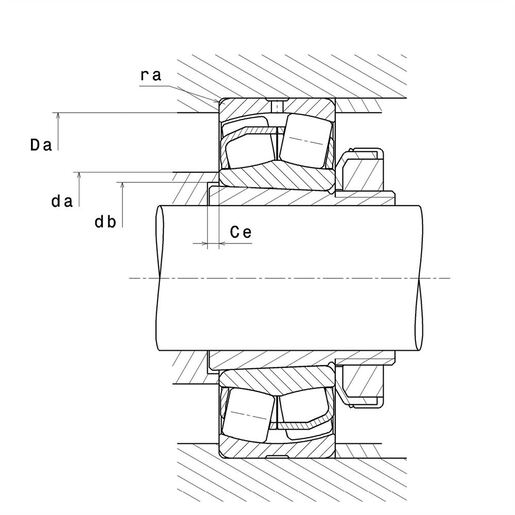

DIMENSIONS D'INSTALLATION | |
---|---|
da max - Diamètre max épaulement BI | 0 mm |
da min - Diamètre mini épaulement BI | 77 mm |
db - Diamètre mini Passage Manchon | 72 mm |
Ce - Longueur mini Passage Manchon | 6 mm |
Da max - Diamètre max épaulement BE | 128 mm |
ra max - Rayon max de raccordement arbre & logement | 2 mm |
