Roulement à rotule sur deux rangées de rouleaux, pour applications vibrantes, cage massive monobloc usinée, rainure et trous de lubrification sur bague extérieure, jeu classe C4 spécial
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.
Fichier 3D
Fiche technique

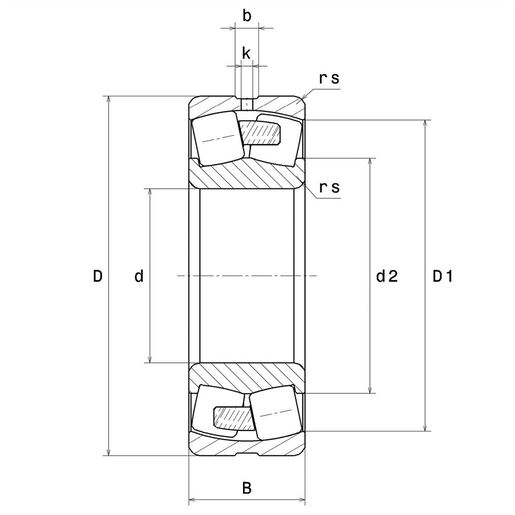

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 75 mm |
| D - Diamètre Extérieur | 160 mm |
| B - Largeur du roulement ou de la bague intérieure | 55 mm |
| d2 - Diamètre extérieur bague intérieure | 0 mm |
| D1 - Diamètre intérieur bague extérieure | 138,3 mm |
| rs - Rayon mini de Raccordement | 2,1 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 10,49 mm |
| k - Diamètre trou | 5 mm |
| Classe de Jeu Radial | C4 Spécial |
| Masse | 5,21 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 491 kN |
| C0 - Capacité Charge Statique | 467 kN |
| Cu - Charge limite à la fatigue | 53,9 kN |
| e - Coefficient | 0.34 |
| Y0 - Coefficient charge statique axiale | 1.96 |
| Y1 - Coefficient charge axiale inférieur | 2 |
| Y2 - Coefficient charge axiale supérieur | 2.98 |
| Nref - Vitesse thermique de référence | 3600 tr/min |
| Nlim - Vitesse limite Mécanique | 4200 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 5,592 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 8,408 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,399 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 4,654 Hz |
| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 87 mm |
| Da max - Diamètre max épaulement BE | 148 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
