Roulements à rotule sur rouleaux

22332EF800 - SNR

22332EF800

Roulement à rotule sur deux rangées de rouleaux, pour applications vibrantes, cage massive monobloc usinée, rainure et trous de lubrification sur bague extérieure, jeu classe C4 spécial

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

Documentation

Product information

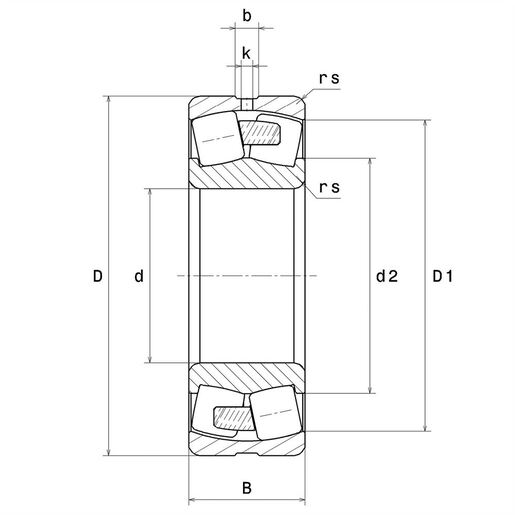

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur160 mm
D - Diamètre Extérieur340 mm
B - Largeur du roulement ou de la bague intérieure114 mm
d2 - Diamètre extérieur bague intérieure0 mm
D1 - Diamètre intérieur bague extérieure295,2 mm
rs - Rayon mini de Raccordement4 mm
Nb de trous de lubrification3 ou 8
b - Largeur rainure20,26 mm
k - Diamètre trou10 mm
Classe de Jeu RadialC4 Special
Masse50,7 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique1950 kN
C0 - Capacité Charge Statique2210 kN
Cu - Charge limite à la fatigue202 kN
e - Coefficient0.33
Y0 - Coefficient charge statique axiale1.98
Y1 - Coefficient charge axiale inférieur2.03
Y2 - Coefficient charge axiale supérieur3.02
N ref - Vitesse thermique de référence1400 tr/min
N lim - Vitesse limite Mécanique1900 tr/min
Tmin - Température mini de Fonctionnement-40 °C
Tmax - Température max de Fonctionnement200 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)6,581 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)9,419 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)5,33 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)2,665 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,411 Hz
DIMENSIONS D'INSTALLATION
da max - Diamètre max épaulement BI0 mm
da min - Diamètre mini épaulement BI177 mm
Da max - Diamètre max épaulement BE323 mm
ra max - Rayon max de raccordement arbre & logement3 mm
