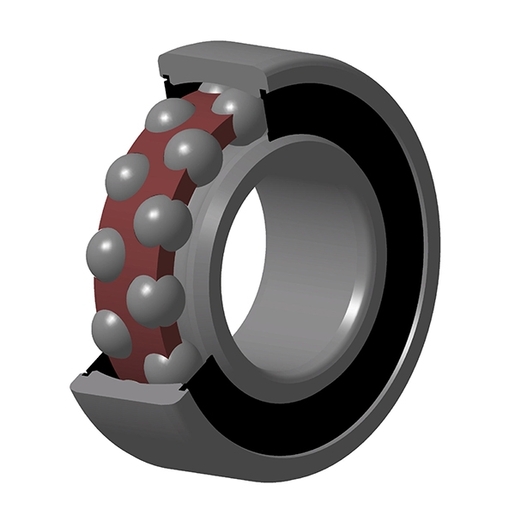

Roulement à rotule sur billes, contact radial, cage polyamide, joints frottants des deux côtés
Se connecter
Pour ajouter ce produit au panierTéléchargement
Aucun document disponible

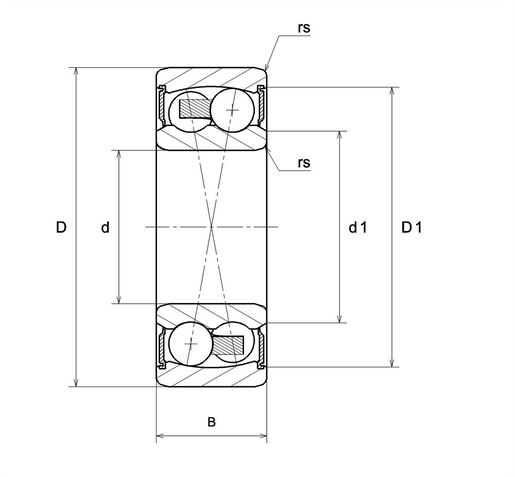

DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |
d - Diamètre Intérieur | 35 mm |
D - Diamètre Extérieur | 80 mm |
B - Largeur du roulement ou de la bague intérieure | 31 mm |
d1 - Diamètre extérieur bague intérieure | 44,5 mm |
D1 - Diamètre intérieur bague extérieure | 69 mm |
rs - Rayon mini de Raccordement | 1,5 mm |
Classe de Jeu Radial | CN |
Classe de précision | P0 |
Masse | 0,744 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 25,1 kN |
C0 - Capacité Charge Statique | 7,9 kN |
Cu - Charge limite à la fatigue | 0,36 kN |
e - Coefficient | 0.25 |
Y0 - Coefficient charge statique axiale | 2.59 |
Y1 - Coefficient charge axiale inférieur | 2.47 |
Y2 - Coefficient charge axiale supérieur | 3.82 |
Nlim - Vitesse limite Mécanique | 5500 tr/min |
Tmin - Température mini de Fonctionnement | -20 °C |
Tmax - Température max de Fonctionnement | 120 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence propre BE (60 tr/min) | 5,79 Hz |
BPFI - Fréquence propre BI (60 tr/min) | 8,21 Hz |
FTF - Fréquence propre Cage (60 tr/min) | 0,414 Hz |
BSF - Fréquence propre Corps Roulants (60 tr/min) | 5,531 Hz |

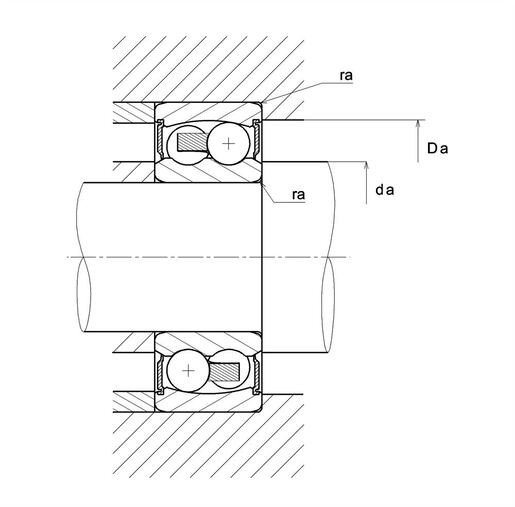

DIMENSIONS D'INSTALLATION | |
---|---|
da min - Diamètre mini épaulement BI | 43 mm |
Da max - Diamètre max épaulement BE | 72 mm |
ra max - Rayon max de raccordement arbre & logement | 1,5 mm |
