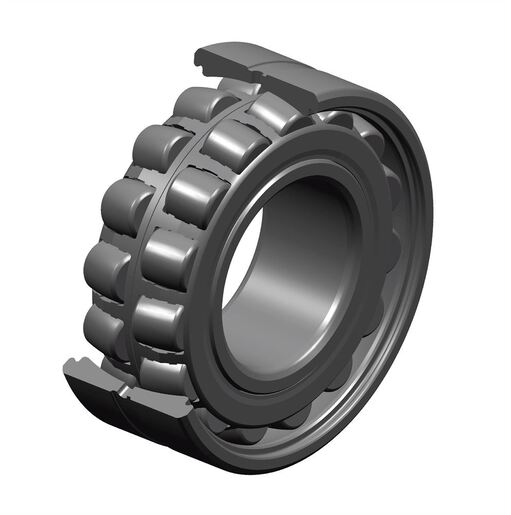

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

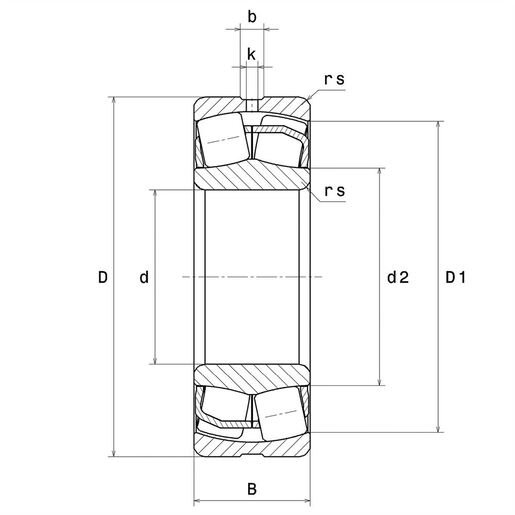

DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |
d - Diamètre Intérieur | 100 mm |
D - Diamètre Extérieur | 165 mm |
B - Largeur du roulement ou de la bague intérieure | 52 mm |
d2 - Diamètre extérieur bague intérieure | 114,7 mm |
D1 - Diamètre intérieur bague extérieure | 146,9 mm |
rs - Rayon mini de Raccordement | 2 mm |
Nb de trous de lubrification | 3 |
b - Largeur rainure | 8,39 mm |
k - Diamètre trou | 4 mm |
Classe de Jeu Radial | C3 |
Masse | 4,34 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 464 kN |
C0 - Capacité Charge Statique | 563 kN |
Cu - Charge limite à la fatigue | 62,8 kN |
e - Coefficient | 0.28 |
Y0 - Coefficient charge statique axiale | 2.34 |
Y1 - Coefficient charge axiale inférieur | 2.39 |
Y2 - Coefficient charge axiale supérieur | 3.56 |
N ref - Vitesse thermique de référence | 3200 tr/min |
N lim - Vitesse limite Mécanique | 3900 tr/min |
Tmin - Température mini de Fonctionnement | -40 °C |
Tmax - Température max de Fonctionnement | 200 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 9,159 Hz |
BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 11,841 Hz |
BSF - Fréquence de passage élément roulant (60 tr/min) | 7,568 Hz |
BRF - Fréquence de rotation élément roulant (60 tr/min) | 3,784 Hz |
FTF - Fréquence de rotation cage (60 tr/min) | 0,436 Hz |

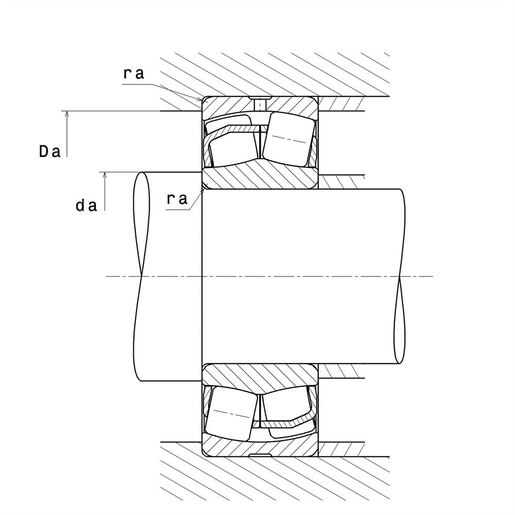

DIMENSIONS D'INSTALLATION | |
---|---|
da max - Diamètre max épaulement BI | 0 mm |
da min - Diamètre mini épaulement BI | 111 mm |
Da max - Diamètre max épaulement BE | 154 mm |
ra max - Rayon max de raccordement arbre & logement | 2 mm |
