Roulements à rotule sur rouleaux

23134EAW33C4 - SNR

23134EAW33C4

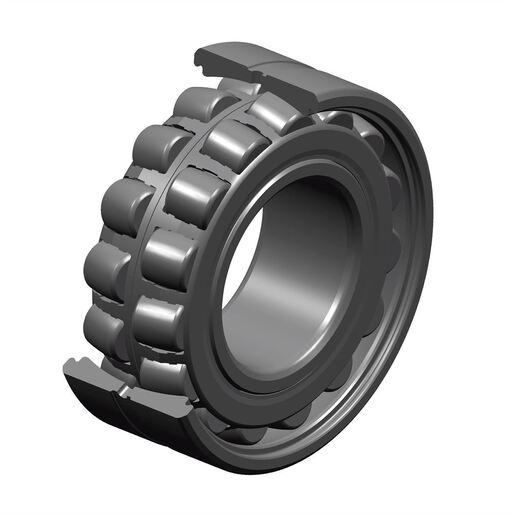

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.

Documentation

Product information

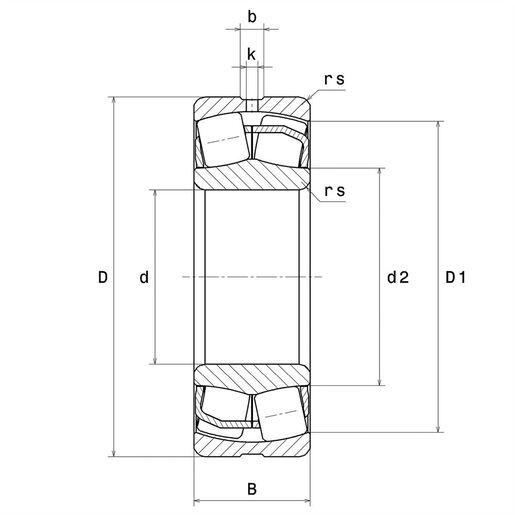

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur170 mm
D - Diamètre Extérieur280 mm
B - Largeur du roulement ou de la bague intérieure88 mm
d2 - Diamètre extérieur bague intérieure196,2 mm
D1 - Diamètre intérieur bague extérieure249,7 mm
rs - Rayon mini de Raccordement2,1 mm
Nb de trous de lubrification3 ou 4
b - Largeur rainure13,7 mm
k - Diamètre trou6 mm
Classe de Jeu RadialC4
Masse21,55 kg
undefined
PERFORMANCE PRODUIT
C - Capacité charge dynamique1270 kN
C0 - Capacité Charge Statique1700 kN
Cu - Charge limite à la fatigue162 kN
e - Coefficient0.28
Y0 - Coefficient charge statique axiale2.34
Y1 - Coefficient charge axiale inférieur2.39
Y2 - Coefficient charge axiale supérieur3.56
N ref - Vitesse thermique de référence1700 tr/min
N lim - Vitesse limite Mécanique2300 tr/min
Tmin - Température mini de Fonctionnement-40 °C
Tmax - Température max de Fonctionnement200 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)9,625 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)12,375 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)7,74 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)3,87 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,438 Hz

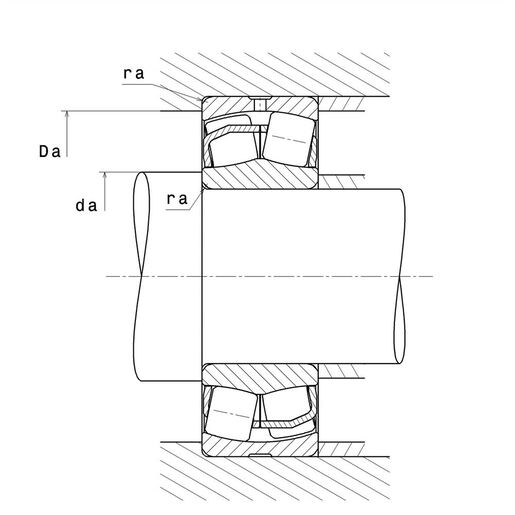

DIMENSIONS D'INSTALLATION
da max - Diamètre max épaulement BI0 mm
da min - Diamètre mini épaulement BI182 mm
Da max - Diamètre max épaulement BE268 mm
ra max - Rayon max de raccordement arbre & logement2 mm
