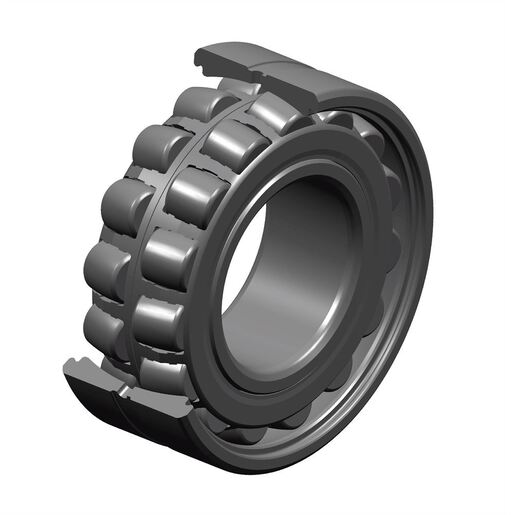

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure, alésage conique 1:12
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

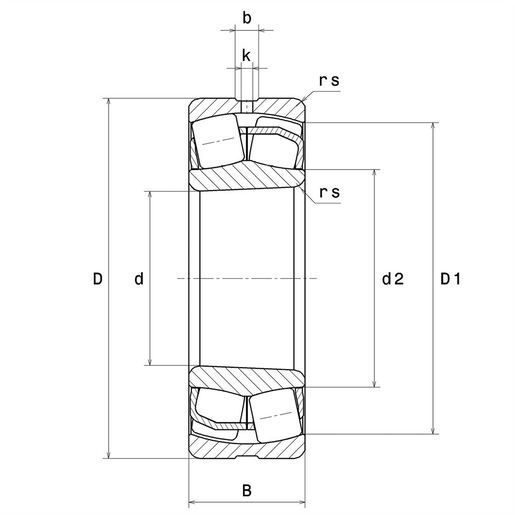

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 90 mm |
| D - Diamètre Extérieur | 160 mm |
| B - Largeur du roulement ou de la bague intérieure | 52,4 mm |
| d2 - Diamètre extérieur bague intérieure | 104,3 mm |
| D1 - Diamètre intérieur bague extérieure | 141 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| Nb de trous de lubrification | 3 |
| b - Largeur rainure | 8,86 mm |
| k - Diamètre trou | 4 mm |
| Référence du manchon associé | H2318 |
| Classe de Jeu Radial | C3 |
| Masse | 4,21 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 467 kN |
| C0 - Capacité Charge Statique | 513 kN |
| Cu - Charge limite à la fatigue | 58,3 kN |
| e - Coefficient | 0.3 |
| Y0 - Coefficient charge statique axiale | 2.2 |
| Y1 - Coefficient charge axiale inférieur | 2.25 |
| Y2 - Coefficient charge axiale supérieur | 3.34 |
| N ref - Vitesse thermique de référence | 2900 tr/min |
| N lim - Vitesse limite Mécanique | 3700 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 7,621 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 10,379 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 6,249 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 3,125 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,423 Hz |

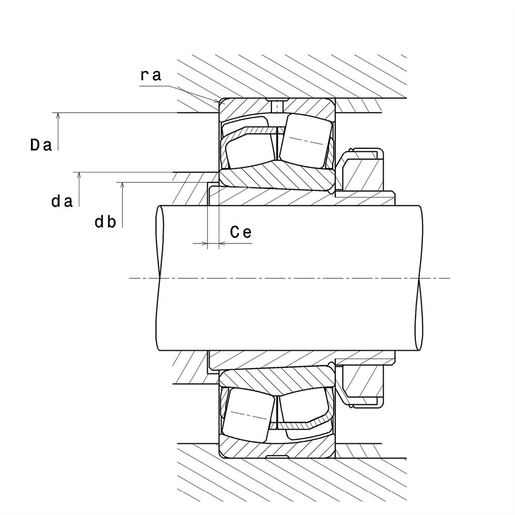

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 101 mm |
| db - Diamètre mini Passage Manchon | 100 mm |
| Ce - Longueur mini Passage Manchon | 18 mm |
| Da max - Diamètre max épaulement BE | 149 mm |
| ra max - Rayon max de raccordement arbre & logement | 2 mm |
