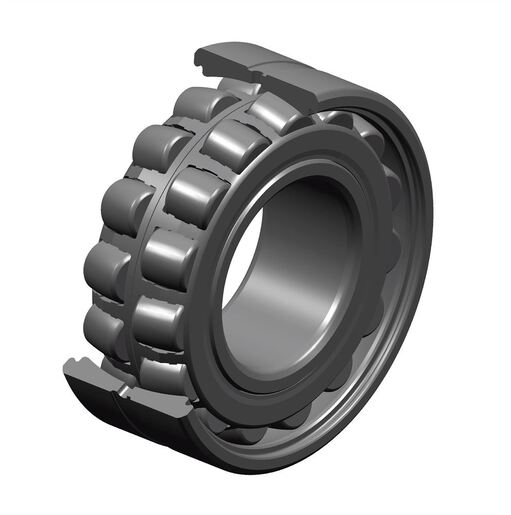

Roulement à rotule sur deux rangées de rouleaux, cage tôle, rainure et trous de lubrification sur bague extérieure
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN EUROPE offre en standard des performances d'endurance et de longévité inégalées.
Fichier 3D
Fiche technique

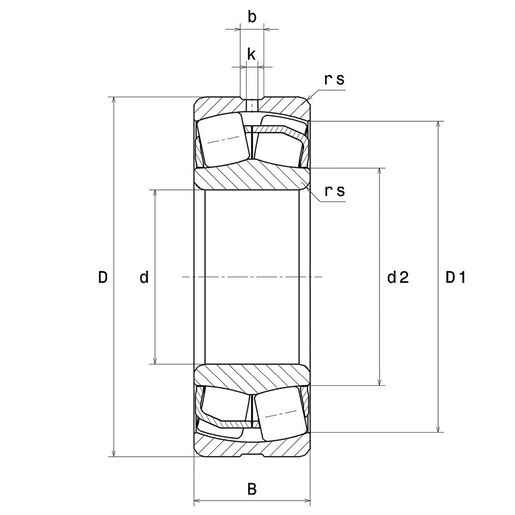

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 140 mm |
| D - Diamètre Extérieur | 250 mm |
| B - Largeur du roulement ou de la bague intérieure | 88 mm |
| d2 - Diamètre extérieur bague intérieure | 162,6 mm |
| D1 - Diamètre intérieur bague extérieure | 219,6 mm |
| rs - Rayon mini de Raccordement | 3 mm |
| Nb de trous de lubrification | 3 ou 4 |
| b - Largeur rainure | 12,64 mm |
| k - Diamètre trou | 6 mm |
| Classe de Jeu Radial | CN |
| Masse | 17,92 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 1140 kN |
| C0 - Capacité Charge Statique | 1370 kN |
| Cu - Charge limite à la fatigue | 136 kN |
| e - Coefficient | 0.33 |
| Y0 - Coefficient charge statique axiale | 2.01 |
| Y1 - Coefficient charge axiale inférieur | 2.06 |
| Y2 - Coefficient charge axiale supérieur | 3.06 |
| Nref - Vitesse thermique de référence | 1700 tr/min |
| Nlim - Vitesse limite Mécanique | 2400 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence propre BE (60 tr/min) | 7,628 Hz |
| BPFI - Fréquence propre BI (60 tr/min) | 10,372 Hz |
| FTF - Fréquence propre Cage (60 tr/min) | 0,424 Hz |
| BSF - Fréquence propre Corps Roulants (60 tr/min) | 6,258 Hz |

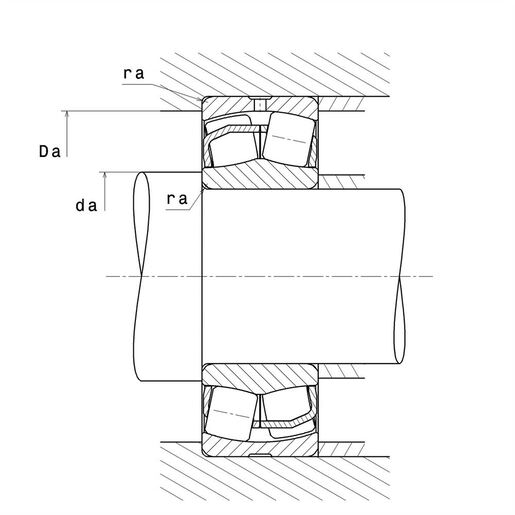

| AJUSTEMENTS | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 154 mm |
| Da max - Diamètre max épaulement BE | 236 mm |
| ra max - Rayon max de raccordement arbre & logement | 2,5 mm |
