24084B - NTN

24084B

Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN-SNR offre en standard des performances d'endurance et de longévité inégalées.

Téléchargement

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 420 mm
Diamètre Extérieur (D) 620 mm
Largeur du roulement ou de la bague intérieure (B) 200 mm
Diamètre ext. bague int. (d2) 0 mm
Diamètre int. bague ext. (D1) 551 mm
Rayon mini de Raccordement (rs) 5 mm
Nbr de trous de lubrification 8
Largeur rainure (b) 27 mm
Diamètre trou (k) 16 mm
Coef (e) 0.32
Coef charge axiale inférieur (Y1) 2.13
Coef charge axiale supérieur (Y2) 3.17
Coef charge statique axiale (Y0) 2.08
Classe de Jeu Radial CN
Masse 210 kg
Marque NTN
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 4300 kN
Capacité Charge Statique (C0) 8450 kN
Charge limite à la fatigue (Cu) 470 kN
Vitesse limite Lub huile (Nlim) 570 tr/min
Vitesse limite Lub graisse (Nlim) 440 tr/min
Temp mini de Fonctionnement (Tmin) -40 °C
Temp maxi de Fonctionnement (Tmax) 120 °C

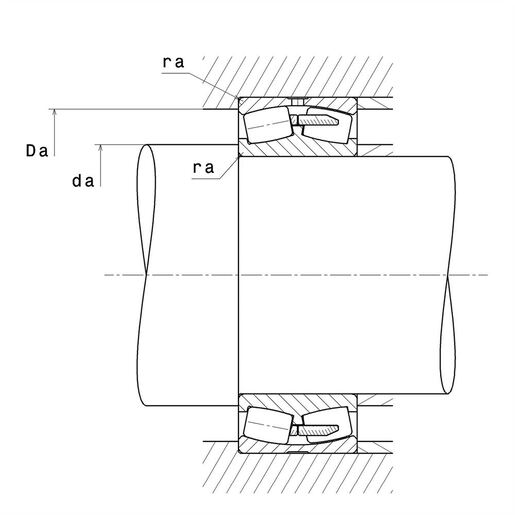

AJUSTEMENTS

Diamètre mini épaulement BI (da min) 442 mm
Diamètre maxi épaulement BE (Da max) 598 mm
Rayon maxi de raccordement arbre & logement (ra max) 4 mm
Product classification image
Calcul factors image
