Roulement à rotule sur deux rangées de rouleaux, avec épaulement central sur bague intérieure, cage massive monobloc usinée centrée sur bague intérieure, rainure et trous de lubrification sur bague extérieure
Le roulement à rotule sur 2 rangées de rouleaux supporte des charges importantes et des défauts d'alignements. Ce type de roulement à rouleaux est bien adapté aux conditions sévères de fonctionnement : régime de chocs ou de vibrations (concasseurs, tamis vibrants, manutention lourde, ... Avec ULTAGE, NTN offre en standard des performances d'endurance et de longévité inégalées.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 220 mm |
| D - Diamètre Extérieur | 370 mm |
| B - Largeur du roulement ou de la bague intérieure | 150 mm |
| D1 - Diamètre intérieur bague extérieure | 320,3 mm |
| rs - Rayon mini de Raccordement | 4 mm |
| Nb de trous de lubrification | 3 ou 8 |
| b - Largeur rainure | 15,9 mm |
| k - Diamètre trou | 7 mm |
| Classe de Jeu Radial | CN |
| Masse | 63,5 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 2600 kN |
| C0 - Capacité Charge Statique | 3540 kN |
| Cu - Charge limite à la fatigue | 311 kN |
| e - Coefficient | 0.39 |
| Y0 - Coefficient charge statique axiale | 1.7 |
| Y1 - Coefficient charge axiale inférieur | 1.74 |
| Y2 - Coefficient charge axiale supérieur | 2.59 |
| N ref - Vitesse thermique de référence | 850 tr/min |
| N lim - Vitesse limite Mécanique | 1400 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 200 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 8,161 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 10,839 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 6,735 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 3,368 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,43 Hz |

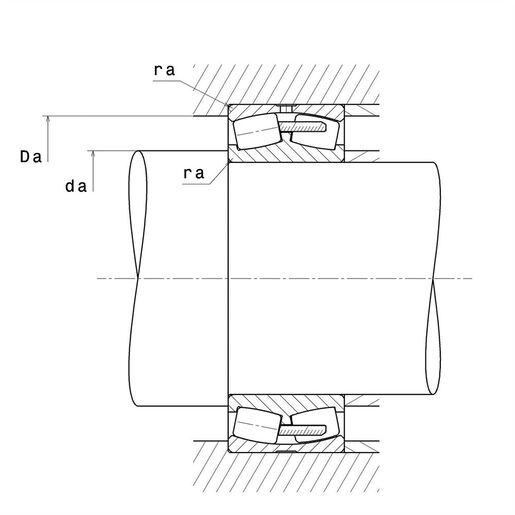

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da max - Diamètre max épaulement BI | 0 mm |
| da min - Diamètre mini épaulement BI | 237 mm |
| Da max - Diamètre max épaulement BE | 353 mm |
| ra max - Rayon max de raccordement arbre & logement | 3 mm |
