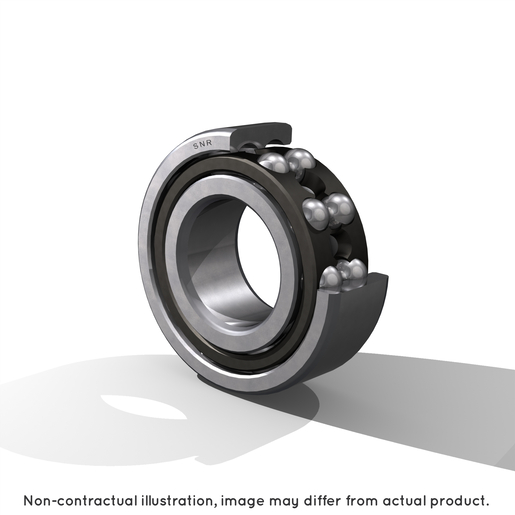

Roulement rigide à billes, contact radial, à deux rangées, cage polyamide, ouvert
Se connecter
Pour ajouter ce produit au panierTéléchargement
Aucun document disponible

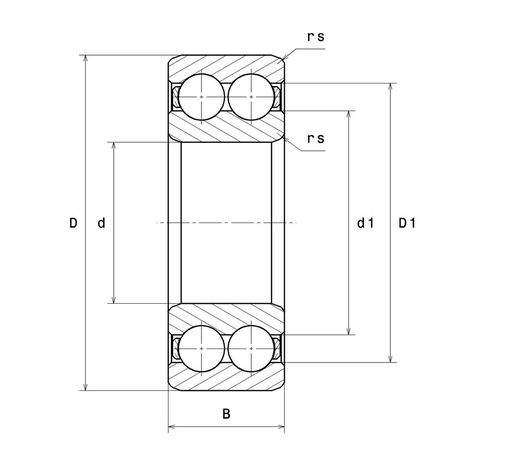

DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |
d - Diamètre Intérieur | 50 mm |
D - Diamètre Extérieur | 90 mm |
B - Largeur du roulement ou de la bague intérieure | 23 mm |
d1 - Diamètre extérieur bague intérieure | 65 mm |
D1 - Diamètre intérieur bague extérieure | 77 mm |
rs - Rayon mini de Raccordement | 1,1 mm |
Classe de Jeu Radial | CN |
Classe de précision | P0 |
Masse | 0,58 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 37,4 kN |
C0 - Capacité Charge Statique | 36,7 kN |
Cu - Charge limite à la fatigue | 2,02 kN |
f0 - Coefficient | 15.6 |
Nref - Vitesse thermique de référence | 6300 tr/min |
Nlim - Vitesse limite Mécanique | 6800 tr/min |
Tmin - Température mini de Fonctionnement | -30 °C |
Tmax - Température max de Fonctionnement | 130 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence propre BE (60 tr/min) | 5,628 Hz |
BPFI - Fréquence propre BI (60 tr/min) | 7,372 Hz |
FTF - Fréquence propre Cage (60 tr/min) | 0,433 Hz |
BSF - Fréquence propre Corps Roulants (60 tr/min) | 7,32 Hz |

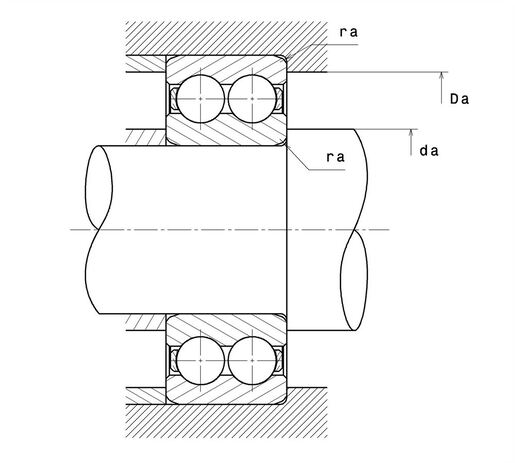

DIMENSIONS D'INSTALLATION | |
---|---|
da min - Diamètre mini épaulement BI | 57 mm |
Da max - Diamètre max épaulement BE | 83 mm |
ra max - Rayon max de raccordement arbre & logement | 1 mm |
