Butées à billes simple effet

51111 - SNR

51111

Documentation

Product information

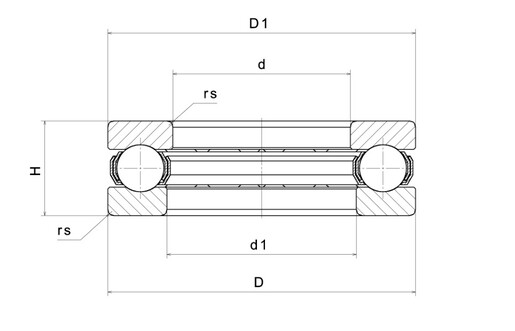

DEFINITION TECHNIQUE
MarqueSNR
d - Diamètre Intérieur55 mm
D - Diamètre Extérieur78 mm
D1 - Diamètre intérieur bague extérieure57 mm
d1 - Diamètre extérieur bague intérieure78 mm
T - Hauteur de butée16 mm
rs - Rayon mini de Raccordement0,6 mm
Masse0,22 kg
undefined
PERFORMANCE PRODUIT
Ca - Capacité charge axiale dynamique34,8 kN
C0a - Capacité charge axiale statique93,2 kN
Tmin - Température mini de Fonctionnement-40 °C
Tmax - Température max de Fonctionnement120 °C
FREQUENCES ROULEMENT
BPFO - Fréquence de passage sur bague extérieure (60 tr/min)12 Hz
BPFI - Fréquence de passage sur bague intérieure (60 tr/min)12 Hz
BSF - Fréquence de passage élément roulant (60 tr/min)8,377 Hz
BRF - Fréquence de rotation élément roulant (60 tr/min)4,189 Hz
FTF - Fréquence de rotation cage (60 tr/min)0,5 Hz

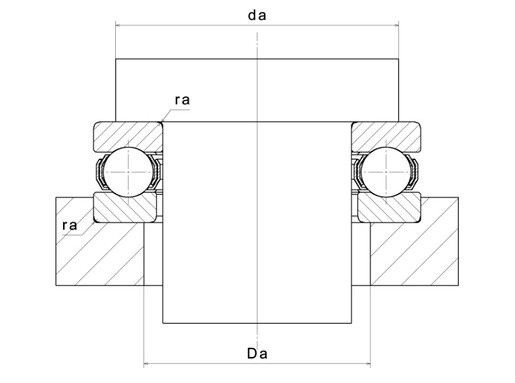

DIMENSIONS D'INSTALLATION
ra max - Rayon max de raccordement arbre & logement0,6 mm
Da max - Diamètre max épaulement BE64 mm
da min - Diamètre mini épaulement BI69 mm
