6206KEE - SNR

6206KEE

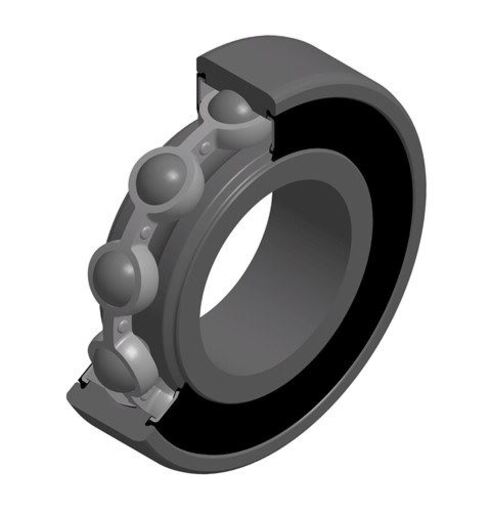

Roulement rigide à billes, contact radial, cage tôle, alésage conique, joints frottants des deux côtés

Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

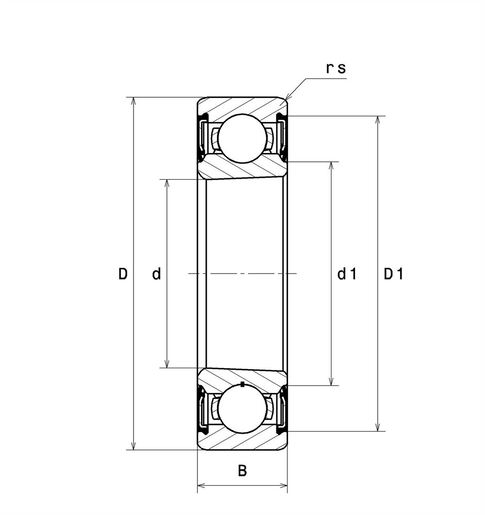

DEFINITION TECHNIQUE

Diamètre Intérieur (d) 30 mm
Diamètre Extérieur (D) 62 mm
Largeur du roulement ou de la bague intérieure (B) 16 mm
Diamètre ext. bague int. d1 37,9 mm
Diamètre int. bague ext. (D1) 55,1 mm
Rayon mini de Raccordement (rs) 1 mm
Référence du manchon associé H206
Classe de Jeu Radial CN
Masse 0,199 kg
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (C) 19,2 kN
Capacité Charge Statique (C0) 11,3 kN
Charge limite à la fatigue (Cu) 0,51 kN
Coefficient f0 13.8
Vitesse Limite Mécanique (Nlim) 7600 tr/min
Temp mini de Fonctionnement (Tmin) -30 °C
Temp maxi de Fonctionnement (Tmax) 120 °C

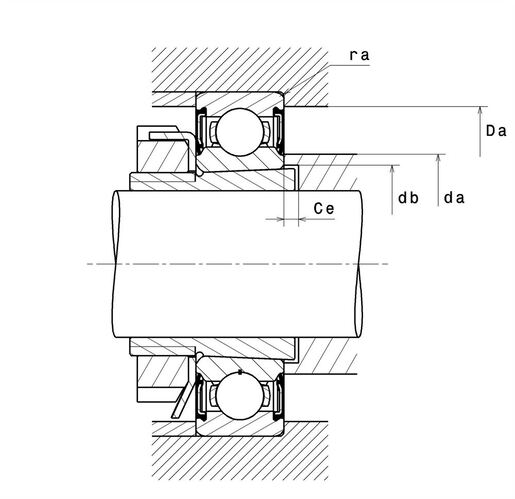

AJUSTEMENTS

Diamètre mini épaulement BI (da min) 35 mm
Diamètre maxi épaulement BI (da max) 37,9 mm
Diamètre mini Passage Manchon (db) 33 mm
Longueur mini Passage Manchon (Ce) 6 mm
Diamètre maxi épaulement BE (Da max) 57 mm
Rayon maxi de raccordement arbre & logement (ra max) 1 mm
