Roulement rigide à billes, contact radial, cage tôle, rainure et anneau d'arrêt sur diamètre extérieur, déflecteur d'un côté
Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information
| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre Intérieur | 50 mm |
| D - Diamètre Extérieur | 90 mm |
| B - Largeur du roulement ou de la bague intérieure | 20 mm |
| d1 - Diamètre extérieur bague intérieure | 59,6 mm |
| D1 - Diamètre intérieur bague extérieure | 80,8 mm |
| a min - Position mini rainure | 3,07 mm |
| a max - Position max rainure | 3,28 mm |
| Ca min - Position mini segment | 5,43 mm |
| Ca max - Position max segment | 5,74 mm |
| rs - Rayon mini de Raccordement | 1,1 mm |
| rNs - Rayon mini de Raccordement | 0,5 mm |
| D3 - Diamètre max fond de la rainure | 86,79 mm |
| b min - Largeur mini rainure | 2,7 mm |
| b max - Largeur max rainure | 3 mm |
| r0 max - Rayon max fond de rainure | 0,6 mm |
| D4 max - Diamètre extérieur max anneau d'arrêt assemblé | 96,5 mm |
| f - Epaisseur anneau d'arrêt | 2,41 mm |
| Référence du segment d'arrêt | R90 |
| Classe de Jeu Radial | CN |
| Masse | 0,453 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 37 kN |
| C0 - Capacité Charge Statique | 23,2 kN |
| Cu - Charge limite à la fatigue | 1,05 kN |
| f0 - Coefficient | 14.4 |
| N ref - Vitesse thermique de référence | 8200 tr/min |
| N lim - Vitesse limite Mécanique | 12000 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 4,093 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 5,907 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 5,33 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 2,665 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,409 Hz |

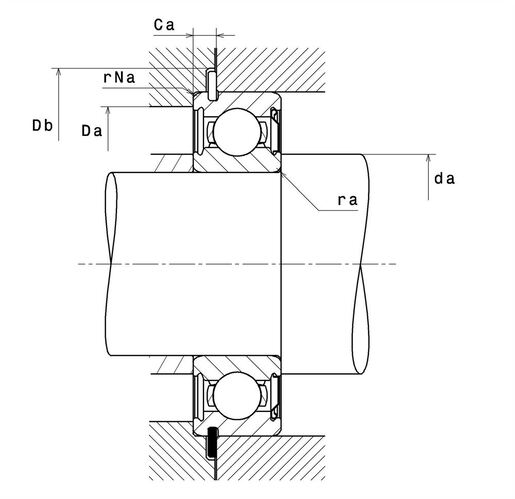

| DIMENSIONS D'INSTALLATION | |
|---|---|
| da min - Diamètre mini épaulement BI | 56,5 mm |
| da max - Diamètre max épaulement BI | 59,6 mm |
| Da max - Diamètre max épaulement BE | 83,5 mm |
| ra max - Rayon max de raccordement arbre & logement | 1 mm |
| rNa max - Rayon max de raccordement côté ségment | 0,5 mm |
| Db min - Diamètre mini logement segment d'arrêt | 98 mm |
