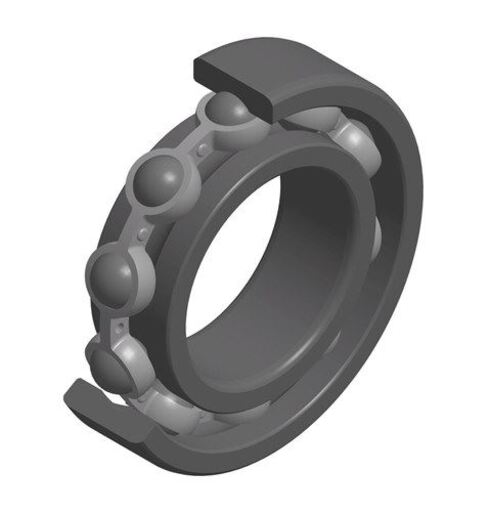

Roulement rigide à billes, contact radial, cage tôle, ouvert
Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Fichier 3D
Fiche technique

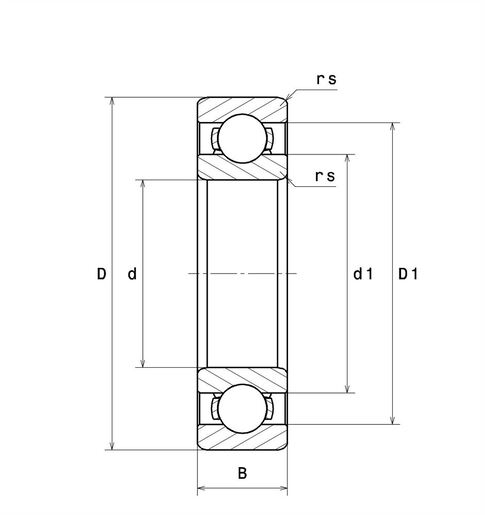

DEFINITION TECHNIQUE | |
---|---|
Marque | SNR |
d - Diamètre Intérieur | 55 mm |
D - Diamètre Extérieur | 120 mm |
B - Largeur du roulement ou de la bague intérieure | 29 mm |
d1 - Diamètre extérieur bague intérieure | 71 mm |
D1 - Diamètre intérieur bague extérieure | 104,4 mm |
rs - Rayon mini de Raccordement | 2 mm |
Classe de Jeu Radial | C3 |
Masse | 1,34 kg |
PERFORMANCE PRODUIT | |
---|---|
C - Capacité charge dynamique | 75,3 kN |
C0 - Capacité Charge Statique | 44,7 kN |
Cu - Charge limite à la fatigue | 2,03 kN |
f0 - Coefficient | 13.1 |
Nref - Vitesse thermique de référence | 7200 tr/min |
Nlim - Vitesse limite Mécanique | 9500 tr/min |
Tmin - Température mini de Fonctionnement | -40 °C |
Tmax - Température max de Fonctionnement | 120 °C |
FREQUENCES ROULEMENT | |
---|---|
BPFO - Fréquence propre BE (60 tr/min) | 3,057 Hz |
BPFI - Fréquence propre BI (60 tr/min) | 4,943 Hz |
FTF - Fréquence propre Cage (60 tr/min) | 0,382 Hz |
BSF - Fréquence propre Corps Roulants (60 tr/min) | 4,004 Hz |

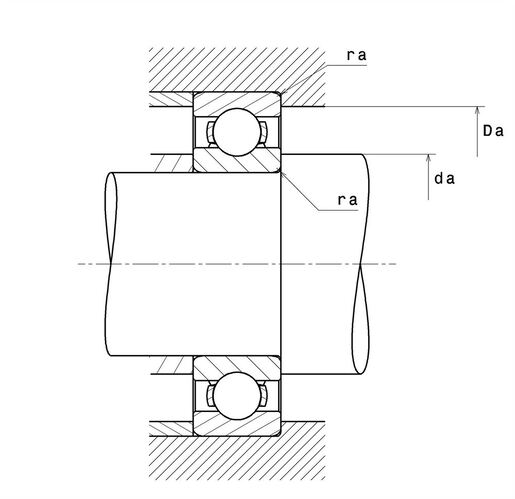

AJUSTEMENTS | |
---|---|
da min - Diamètre mini épaulement BI | 64 mm |
Da max - Diamètre max épaulement BE | 111 mm |
ra max - Rayon max de raccordement arbre & logement | 2 mm |
