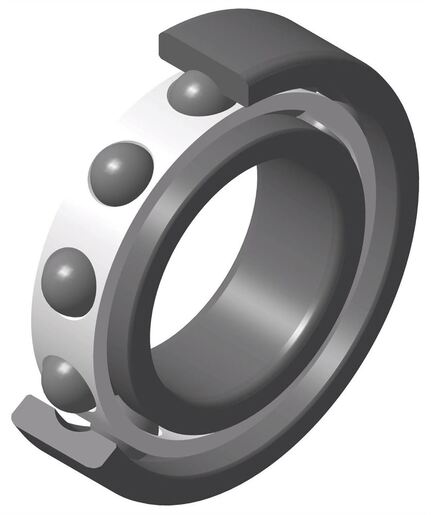

Le roulement rigide à billes à une rangée est le roulement le plus populaire. Il est disponible sur une large plage dimensionnelle et se décline en un grand nombre d'options possibles : étanchéités avec déflecteurs ou joints, présence d'un segment d'arrêt, jeux variés, plusieurs types de cages...
Fichier CAD
Fiche technique
Spécification

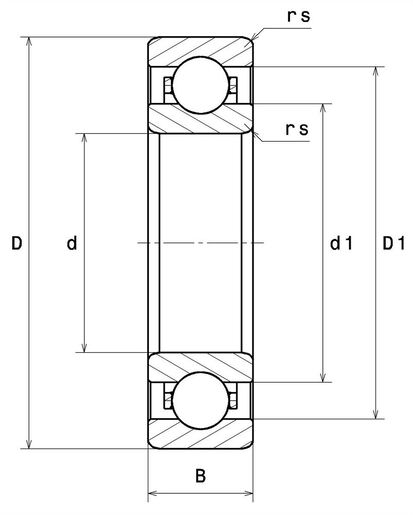

DEFINITION TECHNIQUE | |
|---|---|
| Diamètre Intérieur (d) | 460 mm |
| Diamètre Extérieur (D) | 580 mm |
| Largeur du roulement ou de la bague intérieure (B) | 56 mm |
| Rayon mini de Raccordement (rs) | 3 mm |
| Classe de Jeu Radial | CN |
| Masse | 34,8 kg |
| Marque | NTN |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité charge dynamique (C) | 350 kN |
| Capacité Charge Statique (C0) | 515 kN |
| Charge limite à la fatigue (Cu) | 15,1 kN |
| Coefficient f0 | 16.2 |
| Vitesse limite Lub huile (Nlim) | 1100 tr/min |
| Vitesse limite Lub graisse (Nlim) | 900 tr/min |
| Temp mini de Fonctionnement (Tmin) | -40 °C |
| Temp maxi de Fonctionnement (Tmax) | 120 °C |

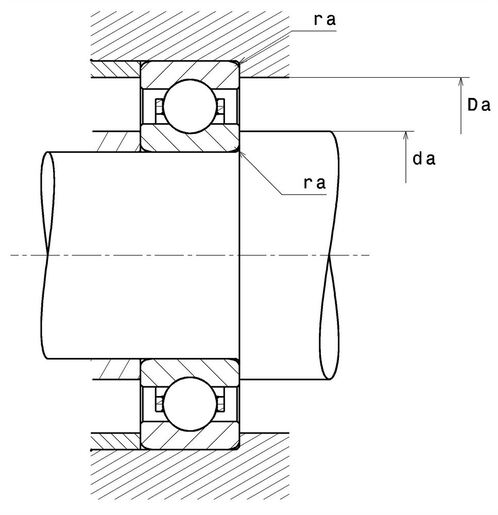

AJUSTEMENTS | |
|---|---|
| Diamètre mini épaulement BI (da min) | 473 mm |
| Diamètre maxi épaulement BE (Da max) | 567 mm |
| Rayon maxi de raccordement arbre & logement (ra max) | 2,5 mm |
