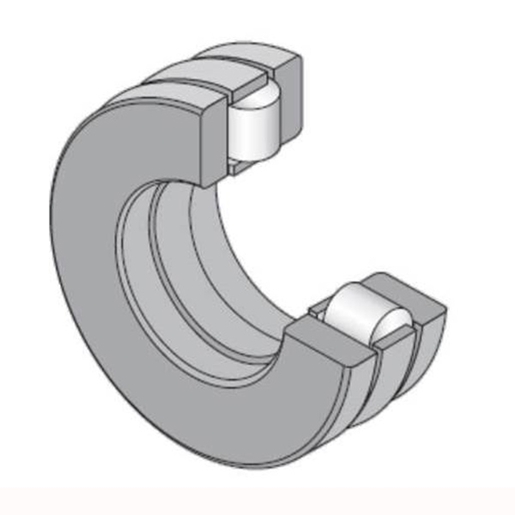

DEFINITION TECHNIQUE
Marque	NTN
d - Diamètre d'alésage rondelle d'appui BI - WS	15 mm
D - Diamètre extérieur rondelle d'appui BE - GS	28 mm
d1 - Diamètre extérieur rondelle d'appui BI - WS	28 mm
D1 - Diamètre d'alésage rondelle d'appui BE - GS	16 mm
T - Hauteur de butée	9 mm
Dw - Diamètre des Corps Roulants	3,5 mm
Dc1 - Diamètre d'alésage cage à rouleau	15 mm
Dc - Diamètre extérieur cage à rouleaux	28 mm
rs - Rayon mini de Raccordement	0,3 mm
Référence cage à rouleaux	K81102T2
Référence rondelle d'appui (BI) WS	WS81102
Référence rondelle d'appui (BE) GS	GS81102
Ea - Diamètre extérieur de référence rouleaux	25 mm
Eb - Diamètre intérieur de référence rouleaux	17,2 mm
Masse	0,026 kg
Poids cage à rouleaux	0,006 kg
Poids rondelle d'appui WS	0,01 kg
Poids rondelle d'appui GS	0,01 kg

PERFORMANCE PRODUIT
Ca - Capacité charge axiale dynamique	12,2 kN
C0a - Capacité charge axiale statique	26,8 kN
Cua - Charge axiale limite à la fatigue	3,25 kN
N lim - Vitesse limite Lubrification graisse	2800 tr/min
N lim - Vitesse limite Lubrification huile	11000 tr/min
Tmin - Température mini de Fonctionnement	-20 °C
Tmax - Température max de Fonctionnement	120 °C

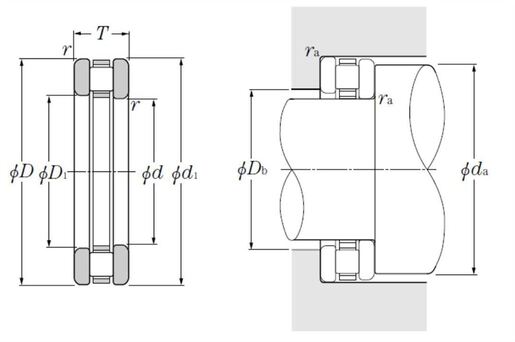

DIMENSIONS D'INSTALLATION
da min - Diamètre mini épaulement BI	25 mm
Db max - Diamètre max épaulement BE	18 mm
ras max - Rayon max raccordement arbre & logement	0,3 mm
