DLG 315 AE - SNR

DLG 315 AE

Corps à trois roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - NU 315 EG15 C3 - V-90S - 2x 7315 BG - Fl 20
Nous contacter
Spécification

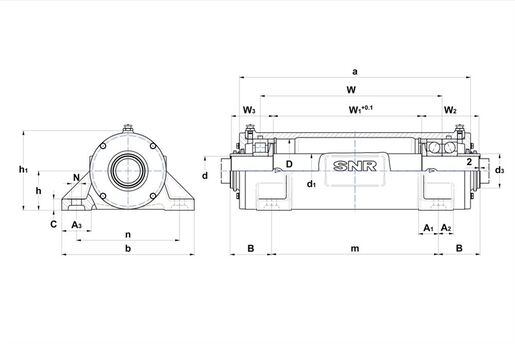

DEFINITION TECHNIQUE

d - Diamètre intérieur 75 mm
d1 - Diamètre arbre entre roulements 90 mm
d3 - Diamètre extérieur du manchon 90 mm
a - Longueur logement 553 mm
b - Largeur embase logement 330 mm
c - Hauteur embase logement 28 mm
h - Hauteur au centre du roulement 100 mm
h1 - Hauteur du logement 200 mm
m - Distance trou de fixation (longueur) 400 mm
n - Distance trou de fixation (largeur) 260 mm
N - Diamètre trou de fixation 20 mm
B - Distance trou de fixation - arbre 91,5 mm
W - Distance roulement 438,5 mm
W1 - Longueur centre de l'arbre 359 mm
W2 - Longueur bout arbre droit 130,5 mm
W3 - Longueur bout arbre gauche 93,5 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 45 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 35 mm
A3 - Largeur embase ZLG 70 mm
D - Diamètre extérieur roulement 160 mm
Masse 47 kg
Matériau de logement grey cast
Marque SNR
Product classification image

ECROUS

G - Boulons de fixation M16
Couple recommandé boulons de fixation 150 N-m
Boulons du chapeau M8x25
Couple recommandé boulons du chapeau 17 N-m
