ESC204T04 - SNR

ESC204T04

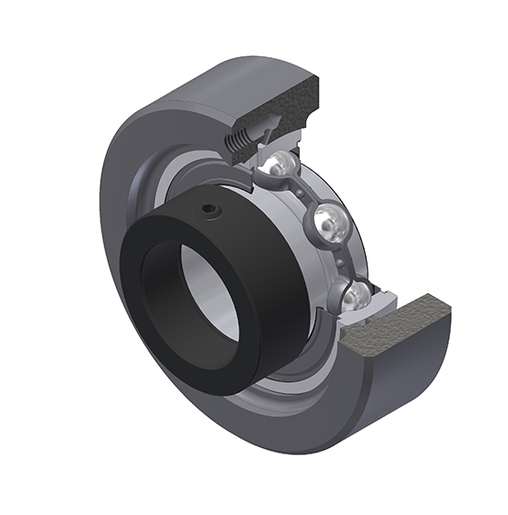

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES204G2T04 - C204
Nous contacter
Spécification

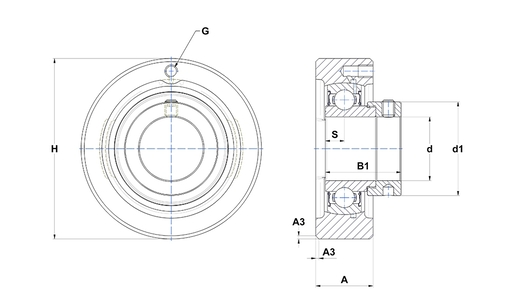

DEFINITION TECHNIQUE

A 20 mm
Profondeur de centrage / dimension du chanfrein (A3) 1,5 mm
Hauteur totale - cadre + insert (A5) 23,4 mm
Largeur BI B 21,4 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 30,9 mm
Diamètre arbre (d) 20 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 32,4 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 72 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 7,5 mm
Taille clé (SW) 3 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 12,8 kN
Capacite de charge statique C0 6,65 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,45 kg
Couple de serrage recommandé pour la vis cuvette 5,5 N-m
