ESEHE206T20 - SNR

ESEHE206T20

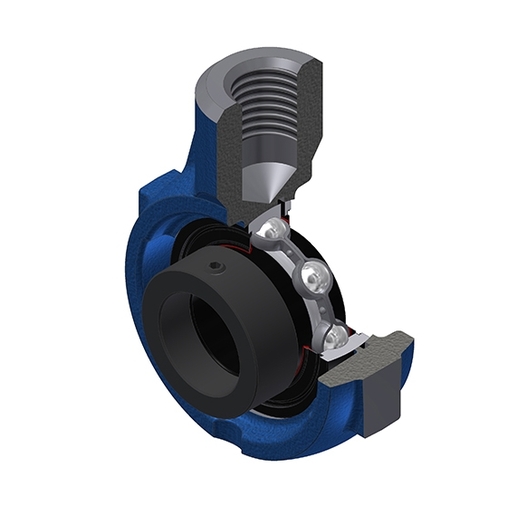

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES206G2T20 - EHE206
Nous contacter
Spécification

DEFINITION TECHNIQUE

A 32 mm
A2 40 mm
Hauteur totale - cadre + insert (A5) 26,7 mm
Largeur BI B 23,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 35,7 mm
Diamètre arbre (d) 30 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 44,1 mm
Profondeur du filetage du trou de montage (E) 24 mm
Graisseur (G) R1/8"
Taille du filetage (G1) M24
Longueur, largeur ou diamètre du logement (H) 85 mm
L 114 mm
L1 72 mm
L3 40 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 9 mm
Taille clé (SW) 4 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 1,03 kg
Couple de serrage recommandé pour la vis cuvette 11,5 N-m
