ESF212-39T20 - SNR

ESF212-39T20

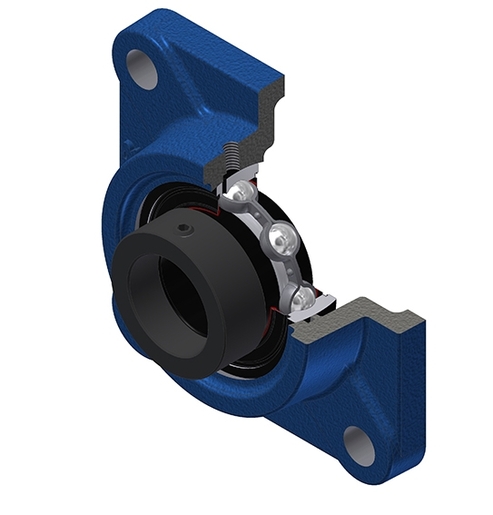

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES212-39G2T20 - F212
Nous contacter
Spécification

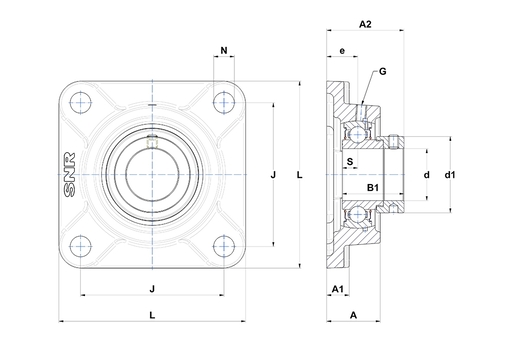

DEFINITION TECHNIQUE

Hauteur du logement (A) 48 mm
Hauteur de l'embase / hauteur de la bride (A1) 18 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 66,3 mm
Largeur BI B 33,4 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 49,3 mm
Diamètre arbre (d) 61,913 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 82 mm
Distance entre la surface de montage et le centre du roulement (e) 29 mm
Graisseur (G) M6x1
Distance entre trou de fixation (J) 143 mm
Largeur / diamètre du logement (L) 175 mm
Dimension trou de fixation (N) 19 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 12 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 52,5 kN
Capacite de charge statique C0 32,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 3,92 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
