ESPA205T04 - SNR

ESPA205T04

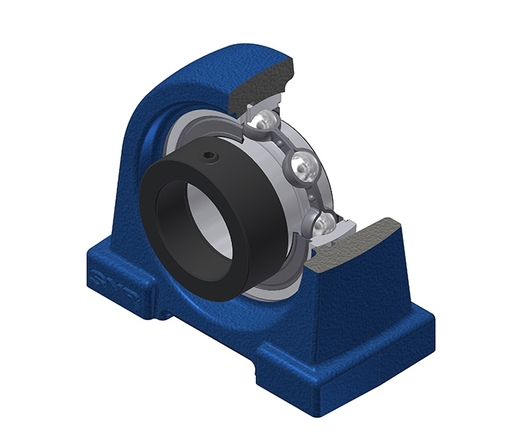

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES205G2T04 - PA205
Nous contacter
Spécification

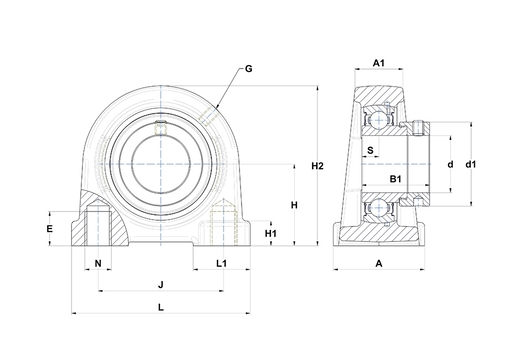

DEFINITION TECHNIQUE

A 38 mm
Largeur au sommet du logement (A1) 23 mm
Largeur BI B 21,4 mm
Diamètre arbre (d) 25 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 37,4 mm
Profondeur du filetage du trou de montage (E) 15 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 36,5 mm
Hauteur de l'assise du logement (H1) 12 mm
Hauteur du logement (H2) 72 mm
Distance entre trou de fixation (J) 56 mm
L 84 mm
Longueur de l'assise du logement (L1) 27 mm
Dimension trou de fixation (N) M10
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 7,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 14 kN
Capacite de charge statique C0 7,88 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,69 kg
Couple de serrage recommandé pour la vis cuvette 5,5 N-m
